Алюминиевые рамы широко используются в транспортном оборудовании, промышленных машинах, системах автоматизации и мобильных изделиях благодаря их лёгкости, коррозионной стойкости и отличному соотношению прочности к весу. Однако создание алюминиевой рамы включает гораздо больше, чем просто резку алюминиевых материалов и соединение компонентов.
Надёжная алюминиевая рама требует тщательного учёта требований применения, выбора материала, конструктивного проектирования, технологических процессов изготовления, методов сварки и контроля качества. Будь то производство алюминиевой трубчатой рамы, Сварная алюминиевая рама, алюминиевой рамы для машин или транспортной конструкции, каждое производственное решение напрямую влияет на прочность, долговечность и долгосрочные эксплуатационные характеристики.
Для инженеров и закупочных команд понимание полного процесса изготовления алюминиевых рам помогает снизить производственные риски и выбрать правильного партнёра по производству.
Определите требования к применению перед созданием алюминиевой рамы
Перед началом производства алюминиевой рамы инженерам необходимо понять, как конструкция будет использоваться. Правильная конструкция зависит от условий эксплуатации, требований к нагрузке и ожидаемого срока службы.
Ключевые факторы включают:
- Грузоподъемность
- Рабочую среду
- Требования к вибрации и усталостной прочности
- Требуемую точность размеров
- Требования к сборке
- Ограничения по весу
Разные применения требуют разных конструктивных решений.
Например, алюминиевая рама прицепа должна выдерживать постоянную вибрацию, тяжёлые нагрузки и воздействие внешней среды. Алюминиевая рама для автодома направлена на снижение веса транспортного средства при сохранении коррозионной стойкости и конструктивной надёжности.
Алюминиевая рама для машин требует более высокой точности размеров и жёсткости, поскольку она поддерживает промышленное оборудование и прецизионные компоненты.
Поэтому профессиональное производство алюминиевых рам начинается с понимания реального применения заказчика, а не с немедленного выбора материалов и методов сварки.
Выберите правильный алюминиевый сплав для производства рамы
Выбор материала играет важную роль в определении конечных характеристик алюминиевой рамы. Разные алюминиевые сплавы обеспечивают разные уровни прочности, коррозионной стойкости и свариваемости.
Распространённые алюминиевые сплавы, используемые для рамных конструкций, включают:
| Алюминиевый сплав | Характеристики | Распространённые применения |
|---|---|---|
| Алюминий 6061-T6 | Высокая прочность, отличная свариваемость, хорошая коррозионная стойкость | Промышленные рамы, машинные конструкции, сварные узлы |
| Алюминий 6063 | Хорошая экструдируемость и качество поверхности | Алюминиевые профили и трубчатые конструкции |
| Алюминий 7005 | Высокая прочность и усталостная стойкость | Велосипедные рамы и лёгкие транспортные конструкции |
Среди этих материалов алюминий 6061-T6 широко используется для сварных конструкций, поскольку он обеспечивает хороший баланс между механическими свойствами и сварочными характеристиками.
Однако выбор материала всегда должен соответствовать применению. Лёгкое мобильное изделие и тяжёлая промышленная конструкция могут требовать совершенно разных марок алюминия, толщин и конструкций.
Проектируйте алюминиевые рамы с учётом прочности и эффективности производства
Распространённое заблуждение состоит в том, что проектирование алюминиевой рамы сводится только к снижению веса. В профессиональном производстве цель состоит в достижении правильного баланса между прочностью, жёсткостью, весом и эффективностью производства.
Алюминиевая Алюминиевая конструкционная рама должна эффективно распределять нагрузки, сохраняя при этом стабильность размеров.
Важные конструктивные соображения включают:
- Выбор трубы или профиля
- Толщина стенки
- Конструкции соединения
- Зоны концентрации напряжений
- Доступность для сварки
- Контроль термической деформации
Для алюминиевой трубчатой рамы, инженеры должны выбрать подходящий диаметр и толщину трубы для достижения достаточной прочности без лишнего веса.
Для алюминиевой рамы для машин может потребоваться дополнительное усиление, поскольку промышленное оборудование создаёт постоянную вибрацию и рабочие нагрузки.
Хорошо спроектированная конструкция не только улучшает характеристики, но и снижает сложность сварки и производственные затраты.
Процесс изготовления алюминиевой рамы: от сырья до готовой конструкции
Создание алюминиевой рамы требует нескольких производственных процессов для обеспечения точности и стабильности.
Резка и подготовка материала
Алюминиевые трубы, профили и пластины режутся в соответствии с инженерными чертежами.
Точная резка помогает обеспечить:
- Правильное выравнивание компонентов
- Снижение необходимости в регулировке при сборке
- Лучшую стабильность сварки
Плохая подготовка может создать чрезмерные зазоры или смещение, что увеличивает сложность сварки и снижает конечную прочность.
Обработка на станках с ЧПУ и обработка компонентов
Многие нестандартные алюминиевые рамы требуют дополнительных операций механической обработки, включая:
- Сверление на станках с ЧПУ
- Фрезерование
- Обработку пазов
- Прецизионную обработку отверстий
Эти процессы особенно важны для промышленных применений, где алюминиевые рамы должны точно соединяться с другими механическими компонентами.
Установка приспособлений и сборка
Перед сваркой компоненты позиционируются с помощью приспособлений для поддержания правильной геометрии.
Профессиональное проектирование приспособлений помогает контролировать:
- Выравнивание рамы
- Деформацию при сварке
- Конечную точность размеров
Этот этап критически важен для крупных конструкций и прецизионных применений.
Выбор правильного метода соединения для алюминиевых рам
Хотя сварка является одним из наиболее распространённых методов производства алюминиевых рам, это не единственный вариант. Правильный метод соединения зависит от требований к конструкции, потребностей в обслуживании и производственных условий.
Сварка алюминия
Сварка создаёт прочные неразъёмные соединения и широко используется для:
- Сварных алюминиевых рамных конструкций
- Промышленных рам для оборудования
- Транспортных компонентов
Преимущества включают:
- Высокой конструктивной жёсткости
- Высокая несущая способность
- Гибких нестандартных конструкций
Болтовые соединения
Болтовые алюминиевые конструкции часто используются, когда:
- Компоненты требуют будущего обслуживания
- Необходима модульная сборка
- Важна замена
Сборка из алюминиевых экструзионных профилей
Некоторые промышленные рамы для машин используют алюминиевые экструзионные профили в сочетании с механическими соединителями вместо сварки.
Преимущества включают:
- Быстрая сборка
- Лёгкая модификация
- Гибкость модульной конструкции
Профессиональные производители выбирают наиболее подходящий метод соединения на основе требований к характеристикам заказчика, а не используют единый подход к производству для каждого проекта.
Методы сварки алюминиевых рам и производственные сложности
Сварка алюминиевых рам — один из наиболее критически важных процессов при производстве надежных алюминиевых конструкций.
По сравнению со сваркой стали, сварка алюминия создает ряд технических сложностей.
Оксидный слой алюминия
Алюминий естественным образом образует оксидный слой на своей поверхности. Оксид алюминия плавится при температуре около 2050°C, тогда как алюминий плавится примерно при 660°C.
Эта разница требует правильной подготовки поверхности и контроля сварки для достижения стабильного проплавления шва.
Высокая теплопроводность
Алюминий быстро передает тепло, что может влиять на качество сварки.
Высокая теплопроводность требует тщательного контроля подводимого тепла для достижения достаточного проплавления при минимизации деформаций.
Тепловое расширение и деформация
Алюминий значительно расширяется во время сварки. Без надлежащего контроля приспособлений и соблюдения процедур сварки чрезмерная деформация может повлиять на конечные размеры рамы.

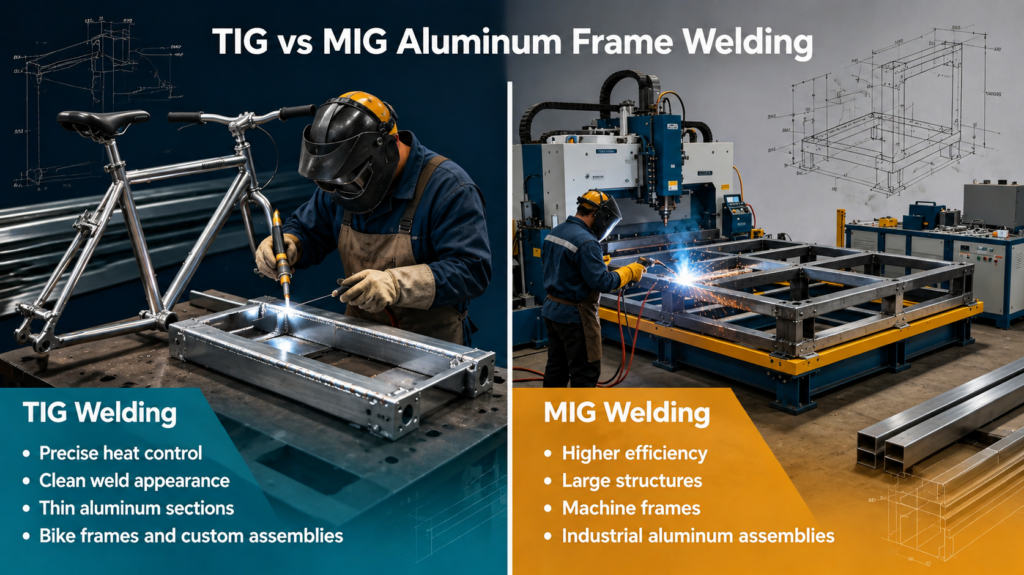

Сварка алюминиевых рам методом TIG
Сварка TIG обычно предпочтительна для применений, требующих:
- Точный контроль нагрева
- Высококачественного внешнего вида шва
- Тонких алюминиевых секций
Типичные применения включают:
- Алюминиевая рама велосипеда
- Легких конструкционных компонентов
- Индивидуальные алюминиевые узлы
Сварка алюминиевых рам методом MIG
Сварка MIG широко используется в производственных применениях благодаря своей более высокой эффективности.
Она обычно применяется для:
- Алюминиевая рама машины
- Крупных сварных конструкций
- Промышленных алюминиевых узлов
Правильный метод сварки зависит от толщины материала, объема производства, требований к внешнему виду и конструкционных характеристик.
Применение алюминиевых рамных конструкций
Алюминиевые рамы используются во многих отраслях промышленности, поскольку они обеспечивают легкость, прочность и коррозионную стойкость.
Алюминиевая трубчатая рама
Алюминиевая трубчатая рама обычно используется там, где требуются легкая конструкция и конструкционная жесткость.
Типичные применения включают:
- Транспортная продукция
- Оборудование для мобильности
- Индивидуальные промышленные конструкции

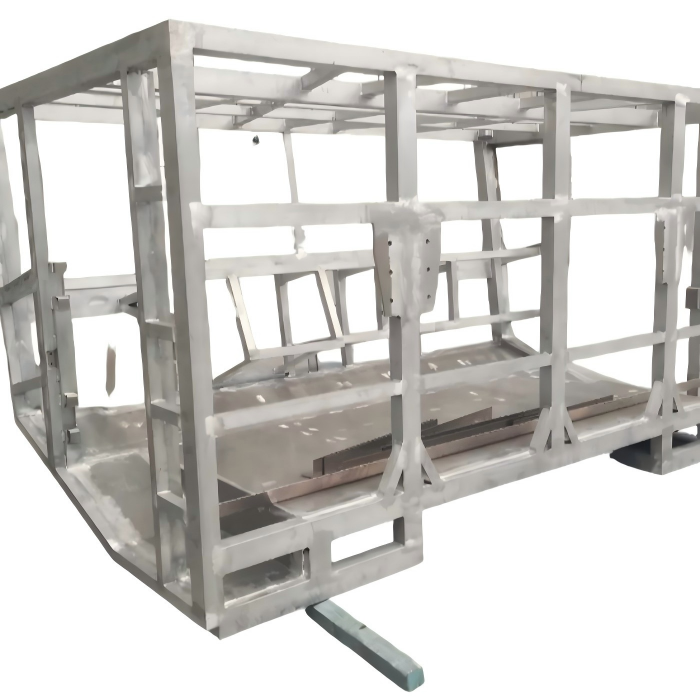

Сварная алюминиевая рама
A Сварная алюминиевая рама обеспечивает прочную цельную конструкцию для применений, требующих долговечности и стабильности.
Обычные области применения включают:
- Опоры для оборудования
- Промышленные узлы
- Индивидуальные OEM-конструкции
Алюминиевая рама прицепа и алюминиевая рама автодома
Производители транспортных средств все чаще используют алюминиевые рамы, поскольку снижение веса может повысить эффективность и коррозионную стойкость.
Алюминиевая рама прицепа требует:
- Высокой несущей способности
- Устойчивости к усталости
- Долговременной стойкости к внешним воздействиям
Алюминиевая Алюминиевая рама автодома требует:
- Lightweight construction
- Устойчивости к погодным условиям
- Конструкционной надежности
В зависимости от конструкции эти изделия могут использовать сварные узлы, алюминиевые профили или комбинированные методы производства.
Алюминиевая рама машины
Алюминиевая рама для станков широко используется в автоматизированном оборудовании и промышленных системах.
Типичные требования включают:
- Точность размеров
- Конструкционную жесткость
- Стабильность сборки
Производство может сочетать алюминиевые профили, сварные конструкции и компоненты, обработанные на станках с ЧПУ.

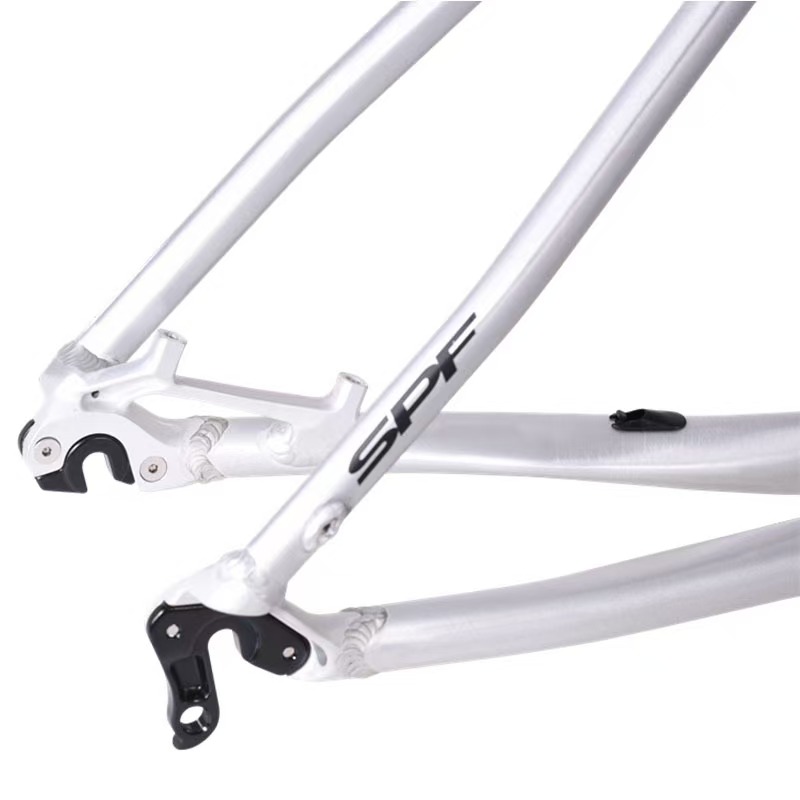

Алюминиевая рама велосипеда и рамы инвалидных колясок
Алюминиевая Алюминиевая рама велосипеда требует точной геометрии, усталостной прочности и надежного качества сварки.
Профессиональные производители тщательно контролируют параметры сварки, поскольку плохое качество сварки может повлиять на долговременную долговечность.
Рамы инвалидных колясок также требуют баланса между легкой конструкцией и конструкционной прочностью. Алюминий часто выбирают, поскольку он обеспечивает преимущества мобильности при сохранении коррозионной стойкости.
Контроль качества при производстве алюминиевых рам
Для промышленных покупателей одной только производственной мощности недостаточно. Надежный контроль качества необходим для стабильных характеристик алюминиевых рам.
Обычные методы контроля включают:
Визуальный контроль сварных швов
Используется для выявления:
- Surface defects
- Трещины — это один из самых серьезных дефектов сварки.
- Плохого внешнего вида шва
- Неполного проплавления
Контроль размеров
Обеспечивает:
- Точность геометрии рамы
- Правильную совместимость сборки
- Consistent production quality
Контроль сварочного процесса
Профессиональные производители управляют:
- Процедурами сварки
- Квалификацией сварщиков
- Производственными параметрами
- Записями контроля
Следование признанным сварочным практикам таких организаций, как Американское сварочное общество, помогает повысить стабильность сварки и качество управления.
Факторы, влияющие на стоимость производства алюминиевых рам
Стоимость алюминиевой рамы зависит от нескольких факторов, включая:
- Выбор алюминиевого сплава
- Толщины материала
- Сложность конструкции
- Требования к сварке
- Требования к обработке на станках с ЧПУ
- Поверхностную обработку
- Требования к контролю
- Объем производства
Например, простая алюминиевая трубчатая конструкция может требовать только резки и сварки, тогда как точная алюминиевая рама для станков может требовать механической обработки, приспособлений и строгого контроля размеров.
Понимание этих факторов позволяет покупателям более точно оценивать коммерческие предложения.
Как выбрать правильного производителя алюминиевых рам
Выбор поставщика алюминиевых рам требует оценки не только цены.
Надежный производственный партнер должен обеспечивать:
- Опыт сварки алюминия
- Инженерную поддержку
- Возможности обработки на станках с ЧПУ
- Поддержку прототипов и мелкосерийного производства
- Процедуры контроля качества
- Стабильность производства
Для компаний, которым требуются индивидуальные алюминиевые конструкции, выбор поставщика с опытом как в изготовлении алюминиевых изделий, так и в сварке может снизить проблемы коммуникации, производственные риски и проблемы с качеством.
Заключение
Понимание того, как построить алюминиевую раму, требует знаний о материалах, конструкционном проектировании, производственных процессах, методах сварки и контроле качества.
От алюминиевой трубчатой рамы и сварной алюминиевой рамы до алюминиевой рамы прицепа, алюминиевой рамы автодома, алюминиевой рамы для станков, алюминиевой рамы велосипеда и рам инвалидных колясок — каждое применение требует различных инженерных решений.
Профессиональный партнер по производству алюминиевых изделий помогает компаниям достигать более прочных конструкций, стабильного качества и надежных производственных характеристик при снижении производственных рисков.
