Когда промышленные проекты требуют точного перенаправления потока жидкости или газа, надежная услуга гибки труб становится незаменимой. Строите ли вы огромный химический завод или устанавливаете сложную систему HVAC, качество изгибов труб напрямую влияет на эффективность работы и безопасность. Это руководство рассматривает основы гибки труб, доступные методы и ключевые факторы, которые отличают профессиональную услугу гибки труб от любительской работы.

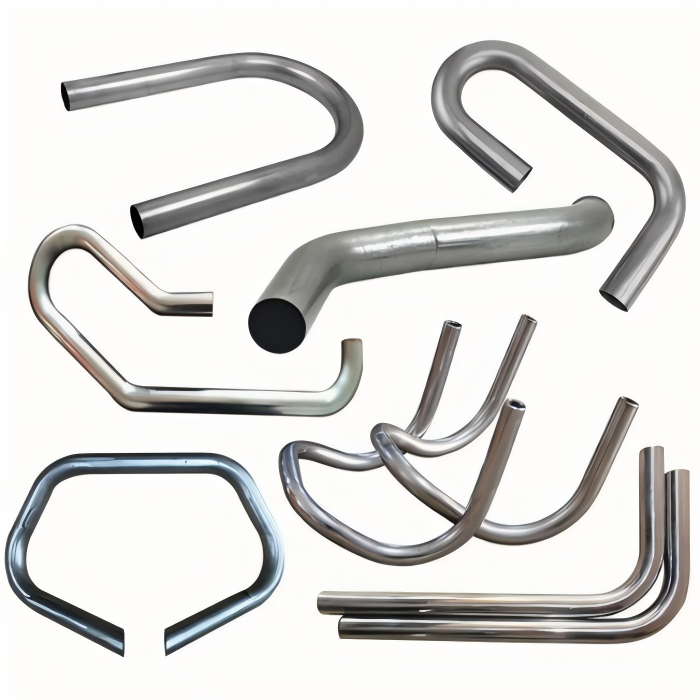

Что такое изгиб трубы?
В контексте профессиональной услуги гибки труб изгиб определяется как постоянная контролируемая деформация оси трубы для достижения конкретного изменения направления. В отличие от стандартных фитингов, таких как колена, которые изготавливаются как отдельные компоненты и привариваются или вкручиваются на место, изгиб формируется непосредственно из самой трубы.
Изгиб характеризуется тремя ключевыми параметрами: углом изгиба, радиусом по осевой линии (CLR) и толщиной стенки. В процессе гибки внешняя стенка трубы испытывает растяжение и истончается, в то время как внутренняя стенка подвергается сжатию и может утолщаться или образовывать складки при отсутствии надлежащей поддержки. Высококачественная услуга гибки труб использует точные инженерные расчеты для управления этими напряжениями материала, гарантируя, что конечный продукт соответствует строгим размерным и структурным требованиям.
Почему важна гибка труб?
Важность гибки труб выходит далеко за рамки простого удобства. Фактически, выбор профессиональной услуги гибки труб вместо системы, собранной из множества фитингов, дает несколько критических преимуществ.
Прежде всего, гибка уменьшает количество соединений в трубопроводе. Каждое сварное или резьбовое соединение является потенциальной точкой отказа. Используя непрерывную изогнутую трубу, вы минимизируете риски утечек, что особенно важно в применениях с высоким давлением или опасными материалами.
Во-вторых, изогнутые трубы обеспечивают превосходные характеристики потока. Резкие колена создают турбулентность и перепады давления, заставляя насосы и компрессоры работать интенсивнее. Плавный постепенный изгиб поддерживает ламинарный поток, снижая потребление энергии и продлевая срок службы оборудования. Именно поэтому такие отрасли, как нефтегазовая, энергетика и аэрокосмическая, в значительной степени полагаются на специализированных поставщиков услуг гибки труб для оптимизации своих систем транспортировки жидкостей.
Наконец, гибка труб необходима для установок с ограниченным пространством. В современных промышленных условиях оборудование часто должно помещаться в ограниченные габариты. Индивидуальные изгибы позволяют трубам обходить структурные препятствия, максимально эффективно используя доступное пространство без ущерба для производительности.

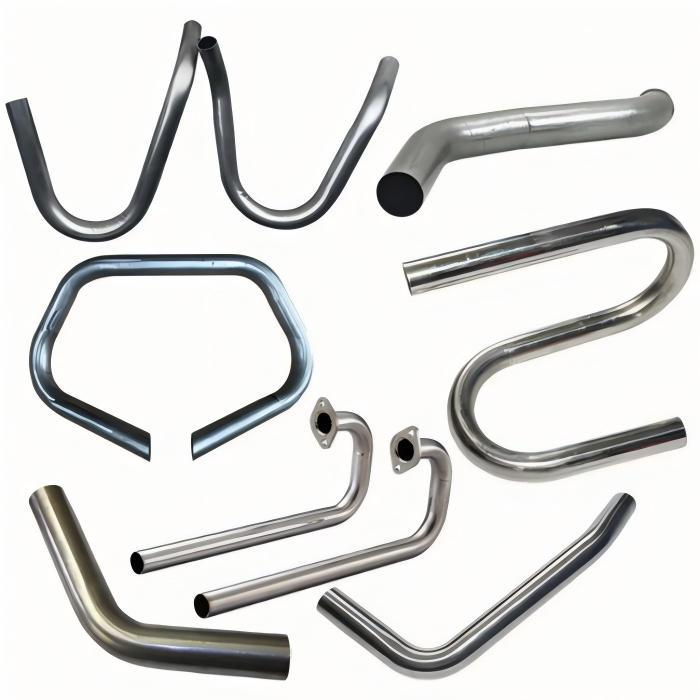

Каковы два метода гибки труб?
Профессиональная услуга гибки труб обычно предлагает две основные категории методов гибки: холодная гибка и горячая гибка. Понимание этих методов помогает клиентам выбрать правильный подход для конкретных потребностей проекта.
Холодная гибка:
Холодная гибка, также известная как механическая гибка, выполняется при температуре окружающей среды. Этот метод широко используется, поскольку он экономически эффективен и подходит для широкого спектра материалов, включая углеродистую сталь, нержавеющую сталь и медь.
- Процесс: Труба зажимается в гибочном станке и принудительно огибает неподвижную матрицу или формовочный шаблон. Для предотвращения сплющивания или образования складок в трубу часто вставляется дорн (внутренний опорный стержень) во время процесса. Этот вариант называется гибкой с дорном и является отличительной чертой премиальной услуги гибки труб.
- Advantages: Не требуется нагревательное оборудование, что снижает затраты на энергию. Процесс быстрее, и отсутствует зона термического влияния, поэтому исходные механические свойства материала сохраняются.
- Ограничения: Холодная гибка обычно ограничена трубами с соотношением толщины стенки к диаметру, обеспечивающим достаточную пластичность. Более малые радиусы могут вызвать овализацию или чрезмерное истончение стенки.
Горячая гибка:
Горячая гибка включает повышение температуры трубы, чтобы сделать материал более податливым перед приложением усилия изгиба. Наиболее продвинутой формой является индукционная гибка, при которой локальный участок трубы нагревается с помощью индукционной катушки.
- Процесс: Труба нагревается до тщательно контролируемой температуры (обычно от 850°C до 1100°C), а затем изгибается по фиксированному радиусу с быстрым охлаждением водой или воздухом.
- Advantages: Этот метод позволяет изгибать трубы большого диаметра, с толстыми стенками или из высокопрочных сплавов, которые потрескались бы в холодных условиях. Он также обеспечивает более малые радиусы с минимальной овализацией.
- Ограничения: Горячая гибка дороже и медленнее, чем холодная. Кроме того, цикл термической обработки может потребовать нормализации или отпуска после гибки для восстановления свойств материала, что увеличивает общее время выполнения заказа.

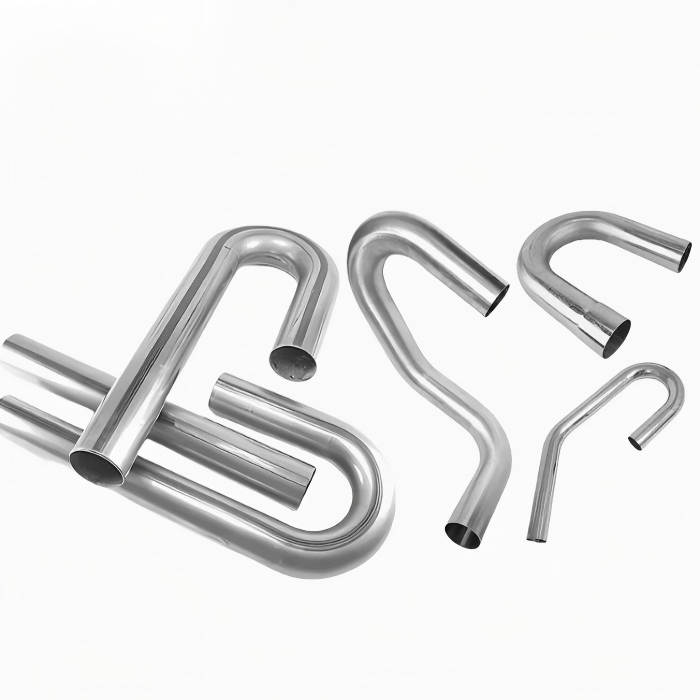

Какой метод гибки является правильным?
Это вопрос, который каждый клиент должен задавать при оценке услуги гибки труб. Правильный метод гибки не является универсальным — он зависит от материала трубы, толщины стенки, радиуса изгиба и требований применения.
Для тонкостенных труб и стандартных диаметров правильным методом обычно является холодная гибка с дорном. Этот подход обеспечивает гладкую поверхность без складок внутри, что критически важно для гигиенических применений, таких как линии пищевой промышленности или фармацевтики.
Для труб с толстыми стенками, больших диаметров или экзотических сплавов правильным методом почти всегда является индукционная (горячая) гибка. Этот метод сохраняет структурную целостность даже в экстремальных условиях, что делает его предпочтительным выбором для электростанций, подводных трубопроводов и нефтеперерабатывающих заводов.
Однако “правильный” метод также зависит от возможностей поставщика услуг гибки труб. Уважаемый поставщик проведет тщательный анализ ваших спецификаций — включая радиус изгиба, пределы уменьшения толщины стенки и компенсацию пружинения — перед рекомендацией процесса. Они также выполнят пробные изгибы на отходах материала для точной настройки параметров станка, гарантируя, что конечная производственная партия соответствует вашим точным допускам.
Каковы распространенные ошибки при гибке труб?
Даже при использовании профессиональных услуг по гибке труб ошибки могут возникнуть, если процесс не контролируется тщательно. Осведомлённость об этих распространённых ошибках помогает задавать правильные вопросы при выборе поставщика услуг.
Недооценка пружинного отката:
Каждая труба имеет тенденцию слегка возвращаться к своей первоначальной форме после гибки. Это называется пружинным откатом. Отсутствие компенсации пружинного отката приводит к изгибам, которые не достигают требуемого угла. Опытный поставщик услуг по гибке труб использует точные расчёты и пробные изгибы для определения точного перегиба, необходимого для каждой партии материала.
Недостаточная внутренняя поддержка:
Без надлежащей оправки внутренняя стенка изгиба может разрушиться или покрыться складками. Это не только создаёт плохой внешний вид, но и приводит к концентраторам напряжений, которые могут вызвать растрескивание под давлением. Качественные поставщики услуг по гибке труб всегда используют правильно подобранные оправки для холодной гибки.
Игнорирование пределов утонения стенки:
По мере растяжения наружной стенки она становится тоньше. Если радиус изгиба слишком мал, стенка может утоньшиться за пределы допустимых запасов прочности, что снижает номинальное давление трубы. Ответственные операторы услуг по гибке труб контролируют толщину стенки на протяжении всего процесса и отбраковывают детали, не соответствующие заданным пределам.
Использование неправильной смазки или её отсутствие:
При холодной гибке правильная смазка необходима для снижения трения между трубой и штампом. Недостаточная смазка вызывает задиры (поверхностные царапины), которые ослабляют трубу и портят её поверхность. Профессиональный поставщик услуг по гибке труб использует смазочные материалы, специально подобранные для конкретного применения, чтобы защитить и трубу, и оборудование.
Принудительное воздействие на материал:
Попытка согнуть трубу, которая слишком толстая, слишком твёрдая или слишком холодная для имеющегося оборудования, может привести к катастрофическому разрушению. Эта ошибка часто возникает при использовании недостаточно мощных или плохо обслуживаемых машин. Надёжные цеха по гибке труб располагают парком станков различной тоннажности и никогда не эксплуатируют оборудование за пределами безопасных рабочих параметров.

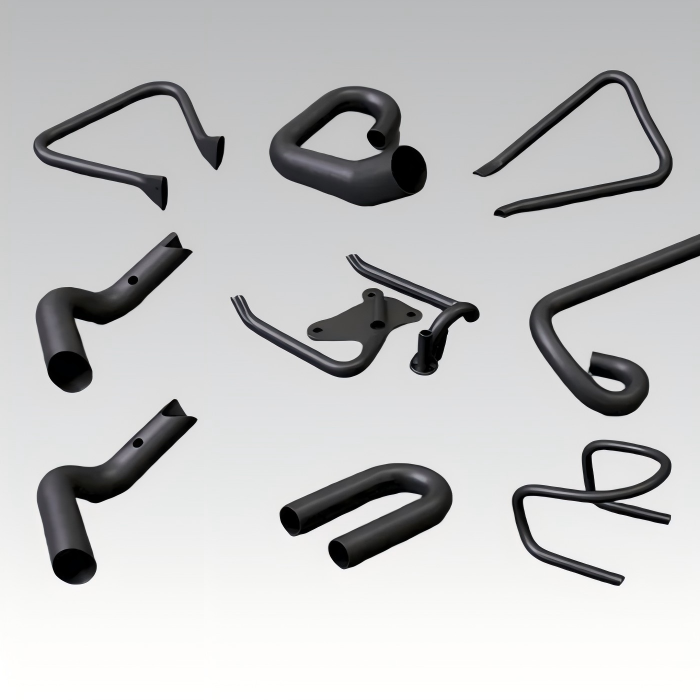

Реальный пример из практики: услуги по гибке труб в действии
Чтобы лучше проиллюстрировать ценность профессиональных услуг по гибке труб, рассмотрим реальный сценарий с участием производителя нефтегазового оборудования среднего размера.
Задача:
Клиенту требовалось изготовить серию узлов из нержавеющей стали для подводной системы управления давлением. Технические условия требовали возвратных изгибов на 180 градусов с радиусом по осевой линии всего 2,5 диаметра трубы — очень малый радиус для трубы из нержавеющей стали диаметром 6 дюймов по спецификации Schedule 80. Первоначально клиент пытался изготовить эти изгибы с использованием готового колена и сварки, но в результате сборка содержала слишком много сварных швов, что увеличивало затраты на контроль и вызывало опасения по поводу долгосрочной коррозионной стойкости в морской воде.
Решение:
Клиент обратился к специализированному поставщику услуг по гибке труб, обладающему возможностями индукционной гибки. Поставщик провёл тщательный анализ материала и определил, что горячая индукционная гибка является правильным методом для данного применения. Используя точный контроль температуры и специально разработанную индукционную катушку, команда поставщика услуг по гибке труб изготовила каждый изгиб на 180 градусов из одной цельной детали, устранив четыре сварных шва на каждой сборке.
Для обеспечения качества поставщик выполнил ультразвуковые измерения толщины стенки на каждом изгибе, подтвердив, что утонение стенки остаётся в пределах допустимого лимита 10%. Также использовались лазерные измерительные системы для проверки соответствия угла и радиуса изгиба строгим допускам клиента.
Результаты:
Выбрав профессиональные услуги по гибке труб, клиент добился:
- Снижения количества сварных швов на 50%, что значительно снизило риск утечек и коррозии.
- Ускорения сборки на 30%, поскольку цельные изгибы требовали меньше времени на подгонку и сварку.
- Полного соответствия отраслевым стандартам для подводных работ, успешного прохождения сторонней инспекции без каких-либо доработок.
- Экономии средств примерно на 18% по сравнению с первоначальным подходом со сварными коленами, с учётом снижения затрат на труд, контроль и обработку материалов.
Этот пример демонстрирует, что правильные услуги по гибке труб — это не просто придание формы металлу, а решение инженерных задач, повышение надёжности и достижение измеримых экономических выгод.
Как выбрать надёжного поставщика услуг по гибке труб?
Учитывая техническую сложность и потенциальные риски, выбор правильного поставщика услуг по гибке труб является критически важным решением. Вот ключевые факторы для оценки:
- Опыт и рекомендации: Ищите поставщика с подтверждённым опытом работы в вашей конкретной отрасли.
- Возможности оборудования: Убедитесь, что у них есть оборудование как для холодной, так и для горячей гибки, а также оправки и штампы для ваших размеров труб.
- Контроль качества: Спросите об их процедурах контроля — измеряют ли они толщину стенки, овальность и допуски угла на каждом изгибе?
- Сроки и мощность: Подтвердите, что они могут выполнить ваш производственный график без спешки.
Итоговые рекомендации:
Проектируете ли вы новую трубопроводную систему или заменяете существующую, инвестиции в профессиональные услуги по гибке труб окупаются в долгосрочной перспективе. Правильно согнутые трубы снижают затраты на обслуживание, улучшают эффективность потока и устраняют тысячи потенциальных точек утечки.
При обсуждении вашего проекта с поставщиком не забудьте уточнить требуемый радиус изгиба, марку материала и допустимые допуски. Хороший поставщик объяснит вам компромиссы между холодной и горячей гибкой, обеспечив оптимальный баланс качества и стоимости.
В конечном счёте, правильный метод гибки — это тот, который сохраняет структурную целостность вашей трубы, удовлетворяя при этом вашим функциональным требованиям. Избегая распространённых ошибок, описанных выше, и сотрудничая с квалифицированным поставщиком услуг по гибке труб, вы можете гарантировать, что ваш проект будет выполнен гладко, безопасно и в срок.
