Il titanio è ampiamente utilizzato in applicazioni aerospaziali, mediche, automobilistiche e industriali ad alte prestazioni grazie al suo eccellente rapporto resistenza-peso, alla resistenza alla corrosione e alla durata. Tuttavia, la saldatura del titanio richiede un controllo di processo molto più rigoroso rispetto a metalli comuni come alluminio o acciaio inossidabile.
La saldatura del titanio con TIG è un processo di produzione specializzato per realizzare componenti in titanio ad alte prestazioni. Rispetto ai metodi di saldatura convenzionali, la saldatura del titanio con TIG richiede un controllo più rigoroso del gas di protezione, dell'apporto termico e della preparazione della superficie.
In questa guida esploreremo le tecniche chiave, le sfide comuni, i parametri di saldatura e le considerazioni ingegneristiche alla base di una saldatura TIG del titanio di successo.
Perché la saldatura TIG è il metodo preferito per il titanio?
La saldatura TIG, nota anche come saldatura ad arco con tungsteno e gas (GTAW), è ampiamente utilizzata per il titanio perché offre un controllo eccellente sul processo di saldatura.
Rispetto ad altri metodi di saldatura, il TIG consente agli operatori di gestire con precisione:
- Stabilità dell'arco
- La lunghezza dell'arco
- Capacità di saldatura TIG in CA:
- Apporto di calore
- Copertura del gas di protezione
Questi fattori sono particolarmente importanti per il titanio perché un calore eccessivo o una protezione insufficiente possono facilmente creare difetti di saldatura.
A differenza dell'alluminio, che ha un'elevata conducibilità termica e trasferisce rapidamente il calore lontano dall'area di saldatura, il titanio concentra il calore in una zona più piccola. Ciò rende necessario un controllo accurato dei parametri per prevenire distorsioni e mantenere l'integrità strutturale.
Per applicazioni che richiedono strutture saldate leggere e resistenti alla corrosione, i produttori si affidano spesso a soluzioni di saldatura del titanio che combinano competenze nella saldatura TIG con processi di fabbricazione di precisione.
Sfide principali nella saldatura del titanio con TIG:
La difficoltà principale nella saldatura del titanio con TIG non è fondere il materiale, ma mantenere la purezza della saldatura durante l'intero processo.
Quando il titanio viene riscaldato sopra circa 400°C, inizia ad assorbire gas dall'atmosfera circostante. La contaminazione da ossigeno e azoto può rendere la saldatura fragile, riducendo la resistenza a fatica e la durata complessiva.
Diversi fattori influenzano la qualità della saldatura TIG del titanio:
| Sfida | Problema potenziale | Soluzione ingegneristica |
| Contaminazione da ossigeno | Zona di saldatura fragile | Utilizzare argon ad alta purezza come gas di protezione |
| Copertura del gas insufficiente | Scolorimento e debolezza della saldatura | Migliorare il design della protezione |
| Apporto termico eccessivo | Distorsione e deformazione | Ottimizzare i parametri di saldatura |
| Contaminazione della superficie | Porosità e cricche | Procedure di pulizia rigorose |
| Velocità di saldatura errata | Penetrazione insufficiente | Controllare il movimento di saldatura |
Una saldatura del titanio con TIG di successo richiede un ambiente controllato, operatori esperti e attrezzature di saldatura adeguate.
Saldatura del titanio vs alluminio: quali sono le differenze principali?
Il titanio e l'alluminio sono entrambi metalli leggeri popolari, ma le loro caratteristiche di saldatura sono molto diverse.
| Confronto | Titanio | Alluminio |
| Punto di fusione | 1668°C | 660°C |
| Conducibilità termica | Bassa | Elevata |
| Sensibilità all'ossidazione | Molto elevata | Moderate Moderata |
| Requisito di protezione | Estremamente rigoroso | Importante |
| Difficoltà di saldatura | Superiore | Medio |
| Metodo di saldatura comune | Saldatura TIG | Saldatura TIG / MIG |
Mentre la saldatura dell'alluminio si concentra principalmente sulla rimozione degli ossidi e sul controllo del calore, la saldatura del titanio con TIG richiede un'attenzione aggiuntiva alla prevenzione della contaminazione.
Questo è il motivo per cui i componenti in titanio sono solitamente prodotti da specialisti di saldatura esperti che comprendono il comportamento dei materiali e il controllo di processo.
Quali sono i fattori chiave per una saldatura TIG del titanio di successo?
Protezione con argon ad alta purezza:
Il gas di protezione è uno dei fattori più importanti nella saldatura del titanio con TIG.
Un sistema di protezione adeguato protegge:
- Il bagno di saldatura fuso
- La superficie di titanio riscaldata
- Il lato posteriore del giunto di saldatura
L'argon ad alta purezza è comunemente utilizzato perché impedisce a ossigeno e azoto di reagire con il titanio caldo.
Per assemblaggi complessi in titanio, un corretto design della copertura del gas può determinare se una saldatura raggiunge un aspetto argenteo pulito o sviluppa problemi di ossidazione.
Preparazione della superficie e pulizia:
La saldatura del titanio richiede un ambiente di lavoro pulito.
Prima della saldatura, i produttori devono rimuovere:
- Olio
- Grasso
- Polvere
- Ossidi superficiali
- Altri contaminanti
Anche le impronte digitali possono introdurre contaminazione nell'area di saldatura.
Una preparazione adeguata migliora la consistenza della saldatura e supporta risultati affidabili nella saldatura del titanio con TIG.
Controllo dell'apporto termico:
Il controllo dell'apporto termico è essenziale perché il titanio ha una conducibilità termica inferiore rispetto all'alluminio.
Un calore eccessivo può causare:
- Deformazione del materiale
- Zone termicamente alterate più ampie
- Proprietà meccaniche ridotte
I saldatori TIG esperti regolano corrente, velocità di avanzamento e sequenza di saldatura per ottenere risultati costanti.
Parametri di saldatura TIG del titanio per diverse applicazioni:
I parametri corretti sono essenziali per ottenere una qualità di saldatura stabile. Nella saldatura del titanio con TIG, la selezione della corrente, lo spessore del materiale, il design del giunto e le condizioni di protezione influenzano tutti il risultato finale.
Di seguito sono riportati i parametri di riferimento generali:
Difetti comuni nella saldatura TIG del titanio e come prevenirli:
Comprendere i difetti comuni è essenziale per le aziende che pianificano progetti di saldatura del titanio con TIG, perché anche una minima contaminazione può influire sulle prestazioni finali del componente.
| Difetto di saldatura | Causa possibile | Metodo di prevenzione |
| Colore della saldatura blu o viola | Protezione insufficiente | Aumentare la protezione con argon |
| La porosità si verifica quando il gas rimane intrappolato all'interno del metallo di saldatura. | Contaminazione della superficie | Migliorare il processo di pulizia |
| Cricche | Calore o stress eccessivo | Ottimizzare la sequenza di saldatura |
| Distorsione | Scarsa gestione del calore | Utilizzare dispositivi di fissaggio adeguati |
Durante la saldatura del titanio con TIG, il colore della saldatura è spesso considerato un importante indicatore di qualità. Una saldatura argentea brillante di solito rappresenta una buona protezione, mentre colori più scuri possono indicare ossidazione.

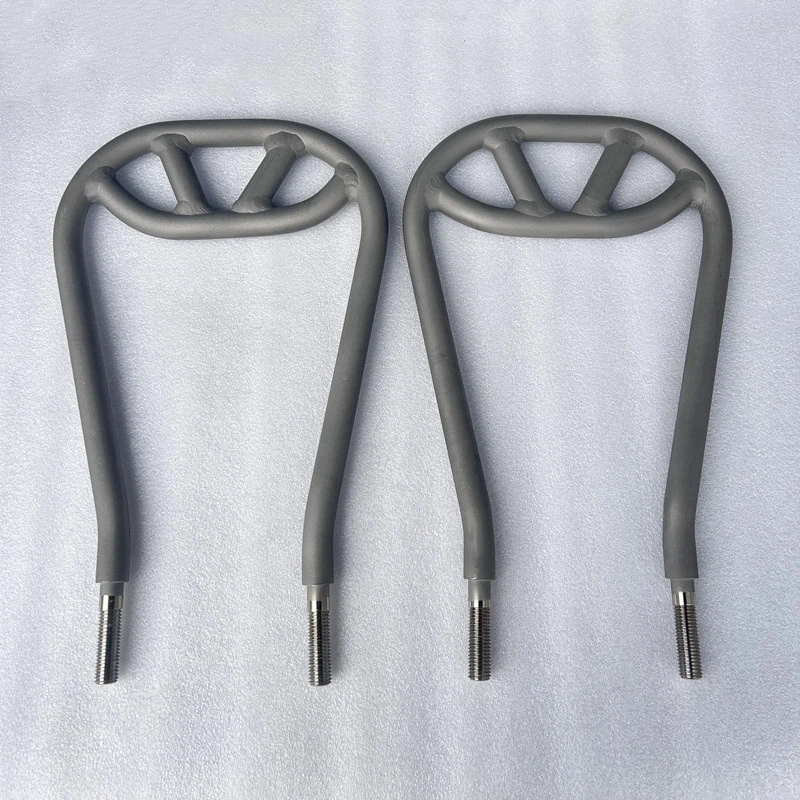

Caso di studio Flow Wing: telaio leggero in titanio realizzato con saldatura TIG
Contesto del Progetto:
I telai in titanio sono ampiamente utilizzati in applicazioni in cui la riduzione del peso e la resistenza strutturale sono ugualmente importanti.
Un recente progetto di telaio in titanio dimostra come la saldatura TIG di precisione possa essere applicata per creare una struttura leggera ma durevole.
Il componente è stato sviluppato per applicazioni che richiedono:
- Elevato rapporto resistenza/peso
- Eccellente resistenza alla corrosione
- Dimensioni di assemblaggio accurate
- Aspetto saldato pulito
Questo tipo di applicazione evidenzia il valore della saldatura di precisione del titanio per settori che richiedono componenti ad alte prestazioni.
Processo di Produzione:
Il processo di produzione ha incluso più fasi controllate:
| Fase di produzione | Scopo |
| Ispezione del materiale | Confermare la qualità del titanio |
| Lavorazione di precisione | Raggiungere dimensioni accurate dei componenti |
| Assemblaggio con saldatura TIG | Creare giunti strutturali resistenti |
| Pulizia della superficie | Rimuovere la contaminazione da saldatura |
| Ispezione finale | Verificare i requisiti di qualità |
Durante il progetto, la saldatura del titanio con TIG è stata attentamente controllata per mantenere sia l'integrità strutturale che l'aspetto visivo.
Una combinazione di lavorazione di precisione e saldatura TIG è stata utilizzata per ottenere la struttura finale. Questo tipo di applicazione in titanio saldato leggero dimostra l'importanza di integrare l'esperienza di fabbricazione con la tecnologia di saldatura.
Ulteriori dettagli su questo tipo di struttura in titanio sono disponibili in questo tapplicazione di ingegneria del telaio in titanio.
Come scegliere un fornitore affidabile per la saldatura TIG del titanio?
Quando si seleziona un fornitore per la saldatura del titanio con TIG, gli ingegneri dovrebbero valutare l'esperienza tecnica, la capacità delle attrezzature e le procedure di controllo qualità.
Gli ingegneri dovrebbero valutare diversi fattori chiave:
Esperienza nella saldatura del titanio:
Un fornitore capace dovrebbe comprendere:
- Caratteristiche del materiale in titanio
- Requisiti della saldatura TIG
- Controllo del gas di schermatura
- Metodi di ispezione della saldatura
Capacità di produzione integrata:
Per componenti complessi in titanio, i fornitori con capacità di produzione aggiuntive possono fornire un migliore controllo della produzione.
Queste capacità possono includere:
- Lavorazione CNC
- Fabbricazione di precisione
- Dispositivi di fissaggio per saldatura
- Ispezione della qualità
Un processo di produzione completo riduce i problemi di comunicazione e migliora la coerenza durante la produzione.
Sistema di Controllo Qualità:
I fornitori professionali dovrebbero essere in grado di fornire:
- Certificati dei materiali
- Rapporti di ispezione
- Registri di produzione
- Documentazione di tracciabilità
Per le aziende che cercano supporto personalizzato per la saldatura TIG del titanio, l'assistenza ingegneristica professionale può aiutare a ottimizzare i progetti prima dell'inizio della produzione. Puoi discutere i requisiti del tuo progetto tramite il nostro canale di contatto ingegneristico.
FAQ sulla saldatura TIG del titanio:
Quale grado di titanio è comunemente usato per la saldatura TIG?
Il titanio di grado 2 e il titanio di grado 5 (Ti-6Al-4V) sono i materiali in titanio più comunemente saldati. Il grado 2 è spesso utilizzato per la resistenza alla corrosione, mentre il grado 5 è preferito per applicazioni che richiedono maggiore resistenza e durata.
La saldatura TIG del titanio può essere utilizzata per componenti sottili?
Sì. La saldatura TIG è adatta per parti in titanio sottili perché fornisce un controllo accurato del calore. Parametri di saldatura, dispositivi di fissaggio e protezione di schermatura adeguati aiutano a prevenire deformazioni e bruciature.
La saldatura del titanio con TIG richiede un'asta d'apporto?
In molti casi, le aste d'apporto in titanio vengono utilizzate per migliorare la resistenza della saldatura e mantenere le prestazioni del materiale. La selezione dell'apporto dipende dal grado di titanio e dai requisiti dell'applicazione.
Come si ispezionano le saldature TIG del titanio?
Le saldature in titanio vengono comunemente ispezionate tramite controlli visivi, ispezione dimensionale e metodi di prova non distruttivi come il test con penetranti per garantire qualità e affidabilità della saldatura.
Le saldature TIG del titanio possono essere utilizzate in applicazioni ad alta temperatura?
Sì. I componenti saldati con TIG in titanio possono funzionare bene in ambienti impegnativi quando vengono applicati il grado di titanio corretto, il processo di saldatura e i metodi di controllo qualità.
Quali settori utilizzano parti saldate con TIG in titanio?
Le parti saldate con TIG in titanio sono ampiamente utilizzate in applicazioni aerospaziali, mediche, automobilistiche, marine e industriali dove sono richiesti design leggero, resistenza alla corrosione e alta resistenza.
