Pourquoi les échangeurs de chaleur de piscine traditionnels échouent-ils ?

La plupart des échangeurs de chaleur de piscine sont fabriqués en cuivre ou en cupronickel. Ces matériaux fonctionnent relativement bien dans une chimie de l'eau équilibrée, mais ils présentent des vulnérabilités importantes. L'eau de piscine contient du chlore, du brome, des sels et d'autres produits chimiques de désinfection. Avec le temps, ces produits chimiques attaquent les alliages de cuivre, provoquant des fuites par piqûres et une défaillance éventuelle. Un échangeur de chaleur défaillant dans un chauffage de piscine signifie souvent le remplacement de l'ensemble de l'unité.

L'acier inoxydable offre une meilleure résistance à la corrosion que le cuivre, mais échoue encore dans les piscines à haute teneur en chlore ou à eau salée. La fissuration par corrosion sous contrainte induite par les chlorures détruit les échangeurs de chaleur en acier inoxydable en quelques saisons, surtout dans l'eau chauffée. C'est là qu'une solution d'échangeur de chaleur de piscine en titane s'avère supérieure. Le titane est pratiquement immunisé contre le chlore, le brome, le sel et la plupart des autres produits chimiques présents dans l'eau de piscine.

L'avantage du titane pour les échangeurs de chaleur de piscine :

Le titane offre quatre avantages distincts pour les applications de chauffage de piscine. Premièrement, la résistance à la corrosion. Le titane forme naturellement une couche d'oxyde protectrice stable qui se reforme instantanément si elle est rayée. Cette couche résiste aux attaques des chlorures, des acides et des produits chimiques de désinfection. Un composant d'échangeur de chaleur de piscine en titane ne rouillera pas, ne se piquera pas et ne se fissurera pas à cause de la chimie de la piscine.

Deuxièmement, l'efficacité du transfert de chaleur. Le titane a une excellente conductivité thermique, bien que légèrement inférieure à celle du cuivre. Cependant, comme le titane peut être fabriqué avec des parois très minces, le transfert de chaleur global d'une unité d'échangeur de chaleur de piscine en titane peut égaler ou dépasser les conceptions en cuivre. Les parois minces réduisent le poids du matériau et améliorent le temps de réponse.

Troisièmement, la durabilité. Un composant d'échangeur de chaleur de piscine en titane n'a pas d'anodes sacrificielles, pas de revêtements à user et pas de limite de corrosion. Une fois installé, il ne nécessite aucun entretien lié à la dégradation du matériau. Les propriétaires de piscine peuvent s'attendre à 20 ans ou plus de service fiable.

Quatrièmement, le poids. La densité du titane est d'environ 60 % de celle du cuivre. Une unité d'échangeur de chaleur de piscine en titane est nettement plus légère que les équivalents en cuivre, ce qui facilite l'installation et l'entretien.

Comment fonctionne un système d'échangeur de chaleur de piscine en titane :

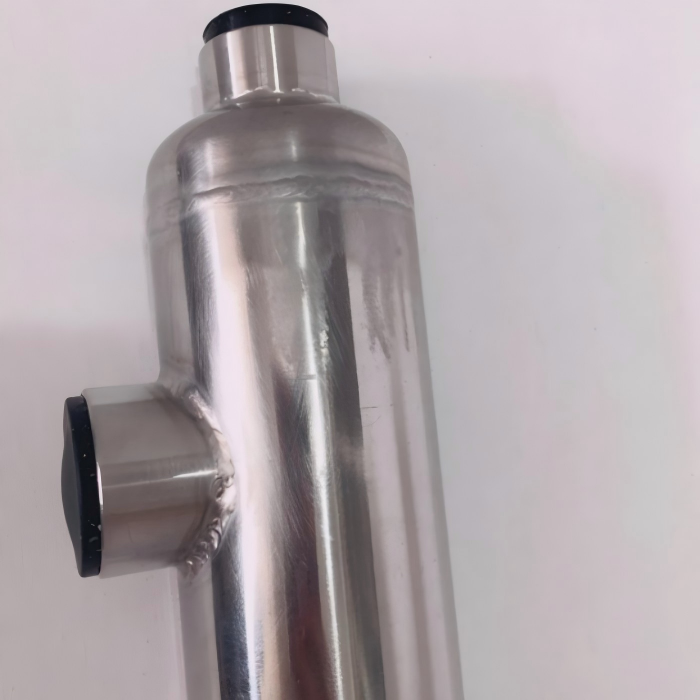

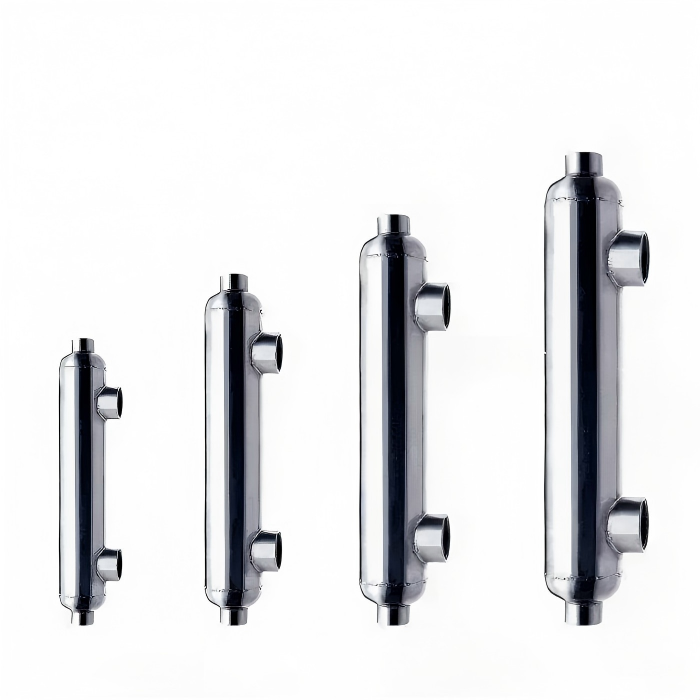

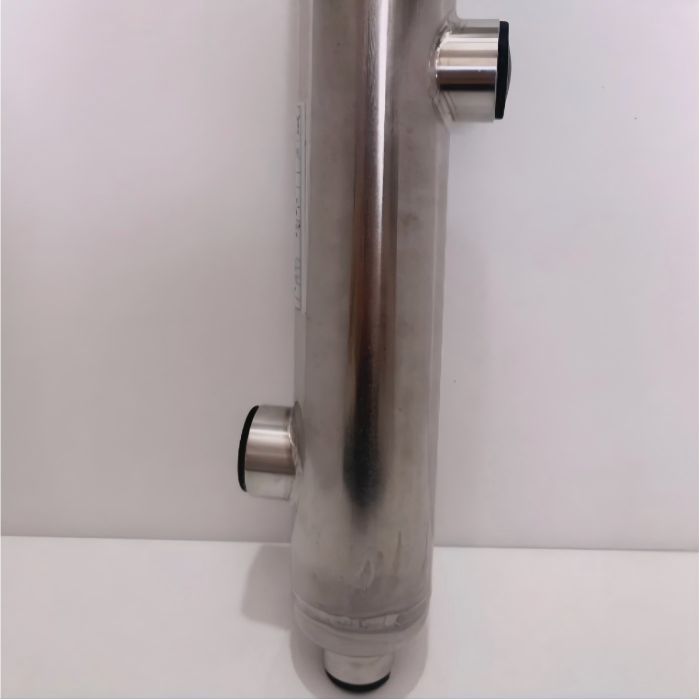

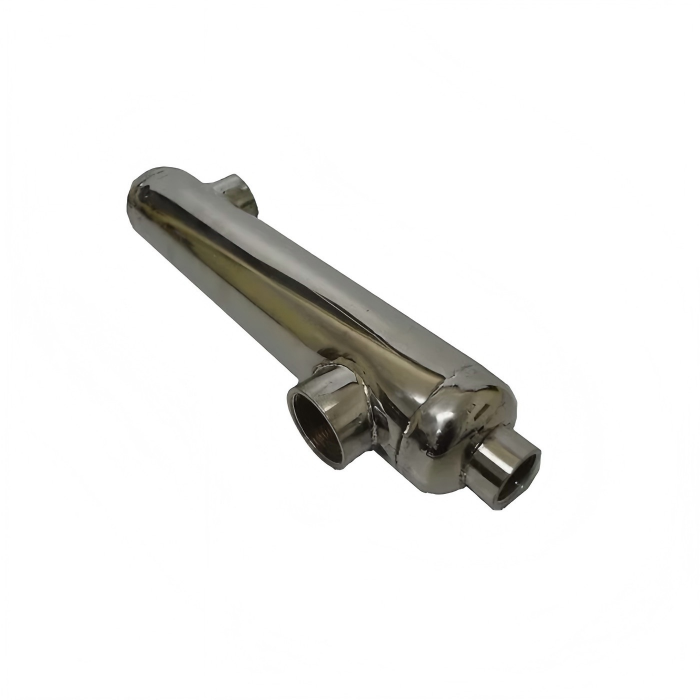

Un échangeur de chaleur de piscine transfère la chaleur d'une source d'énergie à l'eau de la piscine sans mélanger les deux fluides. La configuration la plus courante est une conception à tubes et calandre. L'eau chaude ou le réfrigérant circule à travers les tubes tandis que l'eau de la piscine circule autour d'eux. Une unité d'échangeur de chaleur de piscine en titane utilise des tubes en titane et parfois des plaques tubulaires en titane.

Dans une application de piscine, la source de chaleur peut être une chaudière, une pompe à chaleur, un système solaire thermique ou une boucle géothermique. L'eau de la piscine circule du côté de la calandre du dispositif d'échangeur de chaleur de piscine en titane, absorbant la chaleur des tubes. Parce que le titane résiste à la fois à la chimie de la piscine et à la chimie du fluide caloporteur, le système reste sans fuite pendant des décennies.

Défis du soudage d'un composant d'échangeur de chaleur de piscine en titane :

Malgré ses avantages, le titane présente de sérieux défis de fabrication, en particulier pour les applications d'échangeur de chaleur. Le titane est très réactif lorsqu'il est exposé à l'oxygène, à l'azote et à l'hydrogène à des températures élevées. Lors du soudage d'une unité d'échangeur de chaleur de piscine en titane, la zone de soudure doit être complètement protégée de la contamination atmosphérique. Si la protection échoue, le titane absorbe ces éléments, entraînant une fragilisation et des fissures.

Les échangeurs de chaleur impliquent des soudures tube-sur-plaque tubulaire, qui sont parmi les joints les plus exigeants en fabrication. Pour un composant d'échangeur de chaleur de piscine en titane, chaque tube doit être soudé à la plaque tubulaire avec une pénétration complète et une protection complète à la fois de la face de soudure et du côté racine. Cela nécessite un ajustement précis, une purge arrière avec de l'argon pur et une technique de soudeur qualifiée.

Le soudage tube-sur-plaque tubulaire pour un échangeur de chaleur de piscine en titane utilise généralement le GTAW orbital automatisé (soudage à l'arc tungstène gaz) pour garantir la cohérence. Le soudage orbital maintient une longueur d'arc, une vitesse de déplacement et une couverture gazeuse exactes sur des dizaines ou des centaines de joints de tubes.

Étapes critiques pour le soudage d'un échangeur de chaleur de piscine en titane :

La fabrication réussie d'une unité d'échangeur de chaleur de piscine en titane commence bien avant que l'arc ne soit amorcé :

Sélection du matériau : Le titane commercialement pur de grade 1 ou grade 2 est standard pour les échangeurs de chaleur de piscine. Ces grades offrent une excellente résistance à la corrosion et une bonne soudabilité. Le grade 2 offre une résistance légèrement supérieure tout en conservant la formabilité.

Préparation des tubes : Les tubes en titane doivent être coupés d'équerre, ébavurés et nettoyés à l'intérieur et à l'extérieur. Utilisez de l'acétone ou de l'alcool isopropylique suivi d'une brosse en acier inoxydable dédiée utilisée uniquement sur le titane. Toute contamination entraîne des défauts de soudure.

Préparation de la plaque tubulaire : Les trous de la plaque tubulaire doivent être percés avec précision et nettoyés. Pour un composant d'échangeur de chaleur de piscine en titane, les diamètres des trous permettent généralement un jeu de 0,1 mm à 0,2 mm pour le tube. Trop serré et l'assemblage est impossible. Trop lâche et la qualité de la soudure en souffre.

Ajustement : Les tubes doivent dépasser de 1 mm à 2 mm de la face de la plaque tubulaire. Cette extension fond lors du soudage pour créer un congé de renfort. Tous les tubes d'un échangeur de chaleur de piscine en titane doivent s'étendre uniformément.

Purge arrière : L'intérieur de chaque tube et le côté arrière de la plaque tubulaire doivent être remplis d'argon pur à 99,999 % de pureté. Sans purge arrière, le côté racine s'oxyde, créant une couche fragile qui fuit avec le temps.

Paramètres de soudage : Utilisez le GTAW orbital avec une électrode en tungstène cérité à 2 %. Débits de gaz de 15 à 25 pieds cubes par heure sur la torche et de 10 à 15 pieds cubes par heure pour la purge arrière. Le post-écoulement doit continuer pendant au moins 15 secondes après l'extinction de l'arc.

Défauts courants dans le soudage d'échangeur de chaleur de piscine en titane :

Même les soudeurs expérimentés peuvent rencontrer des défauts lors de la fabrication d'une unité d'échangeur de chaleur de piscine en titane :

Oxydation et décoloration : Les soudures argentées ou jaune pâle indiquent une protection adéquate. Le bleu, le violet ou le gris signifient une contamination nécessitant le rejet de la soudure. Pour un échangeur de chaleur de piscine en titane, les soudures oxydées fuiront en service.

Pénétration incomplète : La soudure ne lie pas complètement la paroi du tube à la plaque tubulaire. Cela entraîne des joints faibles qui cèdent sous pression. Ajustez les paramètres et requalifiez la procédure de soudage.

Porosité : Les poches de gaz dans la soudure permettent les fuites. Causée par un matériau de base contaminé ou une couverture de gaz inadéquate. Rejetez et ressoudez tout joint poreux.

Saignée : Une rainure fondue dans la plaque tubulaire adjacente à la soudure. Crée une concentration de contraintes et des chemins de fuite potentiels. Réduisez l'ampérage ou ajustez la technique.

Applications and Market Demand :

La demande pour une solution d'échangeur de chaleur de piscine en titane couvre plusieurs marchés. Les propriétaires de piscines résidentielles recherchant une fiabilité à long terme choisissent le titane pour éviter les remplacements répétés d'échangeurs de chaleur. Les piscines commerciales, y compris les hôtels, les centres de fitness et les installations municipales, spécifient le titane pour des coûts de maintenance réduits.

Les piscines d'eau salée sont particulièrement exigeantes. Un composant d'échangeur de chaleur de piscine en titane est essentiellement requis pour les systèmes de générateur de chlore au sel, car le cuivre et le cupronickel échouent rapidement. Les fabricants de spas et de bains à remous utilisent également des échangeurs de chaleur en titane pour leur taille compacte et leur résistance à la corrosion.

Conclusion :

Une unité d'échangeur de chaleur de piscine en titane représente la solution ultime pour le chauffage de piscine. Lorsqu'elle est soudée correctement par des professionnels expérimentés, elle offre une résistance à la corrosion inégalée, un transfert de chaleur efficace et une durée de vie mesurée en décennies. Pour les propriétaires de piscines et les exploitants commerciaux qui exigent la fiabilité, le titane est le choix évident.

Foire aux questions sur l'échangeur de chaleur de piscine en titane :

Q1 : Pourquoi le titane est-il meilleur que le cuivre pour un échangeur de chaleur de piscine ?

R : Le titane ne se corrode jamais à cause du chlore, du brome ou de l'eau salée. Les échangeurs de chaleur en cuivre échouent généralement en 3 à 5 ans, tandis qu'une unité d'échangeur de chaleur de piscine en titane dure 20 ans ou plus.

Q2 : Une unité d'échangeur de chaleur de piscine en titane peut-elle être utilisée dans les piscines d'eau salée ?

R : Oui, le titane est le choix idéal pour les piscines d'eau salée. Il est immunisé à 100 % contre la corrosion par les chlorures, contrairement au cuivre ou à l'acier inoxydable qui échouent rapidement.

Q3 : Combien de temps dure un composant d'échangeur de chaleur de piscine en titane ?

R : Une unité d'échangeur de chaleur de piscine en titane correctement soudée dure 20 à 30 ans, dépassant souvent la durée de vie de la piscine elle-même. Aucune maintenance n'est requise pour la protection contre la corrosion.

Q4 : Un échangeur de chaleur de piscine en titane est-il plus cher que le cuivre ?

R : Oui, le coût initial est plus élevé, mais la valeur à long terme est meilleure. Vous remplacerez un échangeur de chaleur en cuivre plusieurs fois pendant la durée de vie d'une seule unité en titane.

Q5 : Une unité d'échangeur de chaleur de piscine en titane endommagée peut-elle être réparée ?

R : Oui, mais seulement par un soudeur expérimenté dans le soudage tube-à-plaque tubulaire en titane. Les ateliers de soudage généraux ne peuvent pas effectuer de réparations d'échangeur de chaleur en titane.
