Pourquoi la qualité du cintrage des tubes définit-elle un crash bar sur moto ?

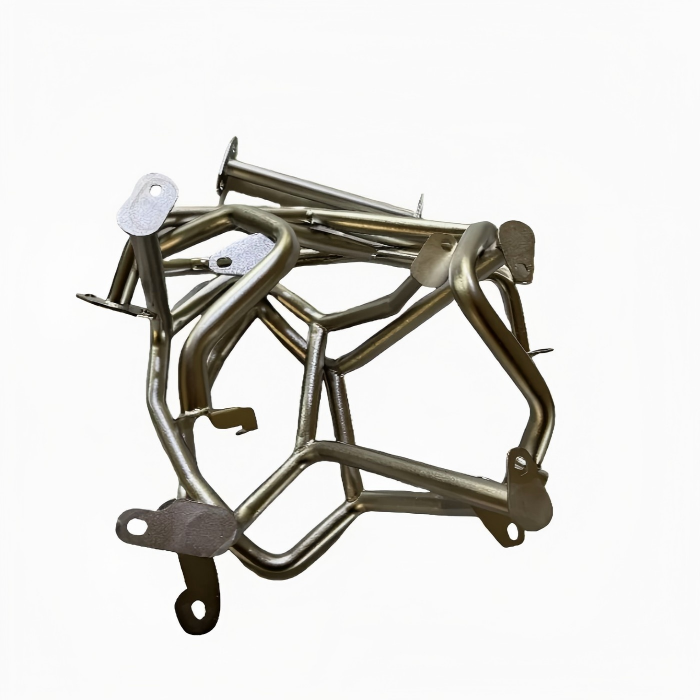

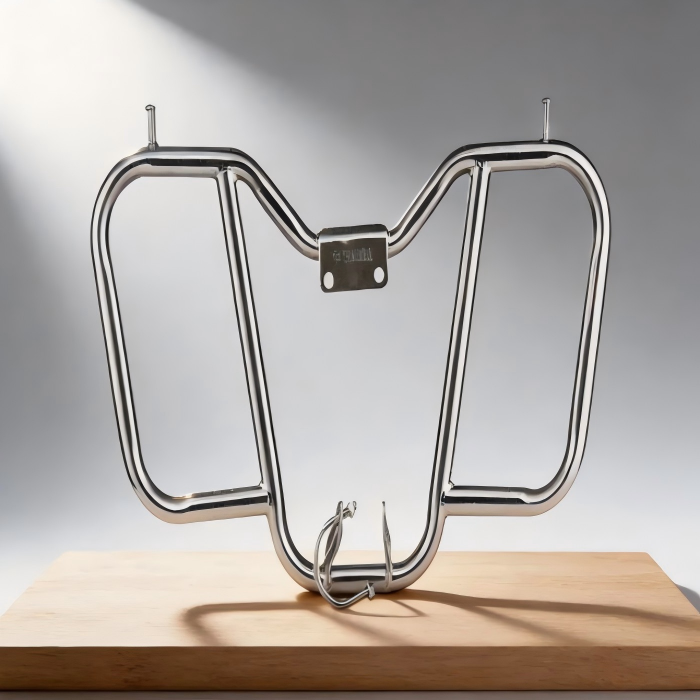

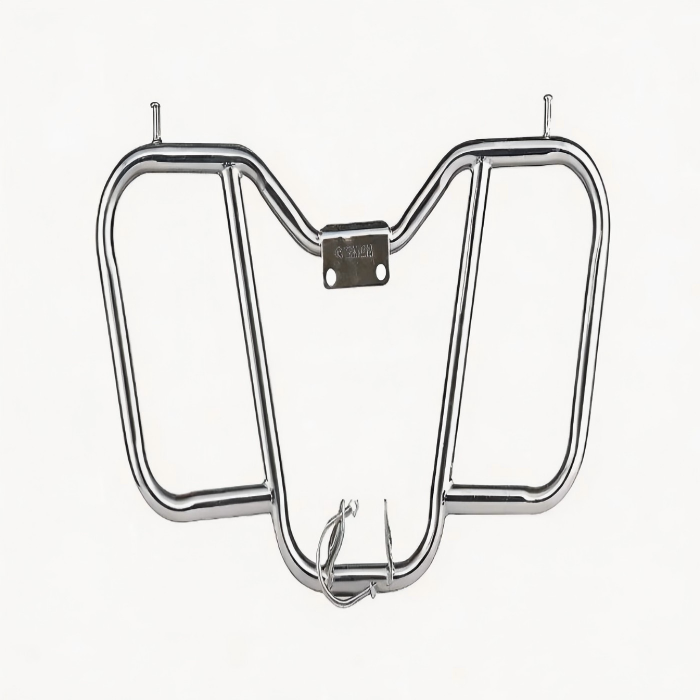

Un crash bar sur moto se compose généralement de deux tubes cintrés gauche et droit qui se montent sur le berceau moteur ou les tubes du cadre. Lorsque la moto tombe, le crash bar touche le sol en premier, créant un espace de protection entre la surface de la route et le moteur ou la jambe du pilote. Ce concept simple ne fonctionne que lorsque les cintrages des tubes sont précis, structurellement solides et exempts de défauts cachés.

Un cintrage mal exécuté crée trois modes de défaillance courants. Premièrement, les plis ou les déformations sur le rayon intérieur du cintre agissent comme des concentrateurs de contraintes. Sous l'impact, la fissure commence au niveau du pli et se propage à travers le tube. Deuxièmement, des angles de cintrage imprécis empêchent un alignement correct avec les points de montage du cadre. Un crash bar sur moto qui ne s'adapte pas correctement laissera soit des espaces dangereux, soit nécessitera un martelage lors de l'installation, ce qui endommage la finition. Troisièmement, un amincissement excessif de la paroi crée un point faible qui s'effondre plus tôt que le reste de la barre, provoquant une protection déséquilibrée où un côté cède tandis que l'autre tient.

Le cintrage de précision des tubes élimine ces trois problèmes. Un crash bar sur moto cintré professionnellement s'adapte parfaitement, absorbe l'impact uniformément et survit à plusieurs chutes sans se fissurer.

Meilleures méthodes de cintrage de tubes pour un crash bar sur moto :

Différents designs de crash bar nécessitent différentes approches de cintrage. En tant que prestataire de services de cintrage de tubes, vous devez guider vos clients vers la méthode la plus adaptée en fonction de la complexité de leur design, du volume et du budget.

Le cintrage par mandrin est la référence pour tout crash bar sur moto visible. Étant donné que les crash bars sont souvent finis avec un chromage ou un revêtement en poudre, tout pli interne ou marque de surface devient immédiatement visible. Un mandrin flexible inséré à l'intérieur du tube pendant le cintrage soutient la paroi interne, empêchant l'ovalisation et l'effondrement. Cette méthode est essentielle lorsque le crash bar a des rayons serrés, comme la courbe qui entoure un cache-culbuteur ou une culasse saillante.

Le cintrage par étirage rotatif sans mandrin fonctionne pour les cintrages à plus grand rayon ou les tubes à paroi plus épaisse où une légère ovalisation est acceptable. Pour un crash bar sur moto économique destiné aux motards débutants, cette méthode réduit le coût d'outillage mais ne doit jamais être utilisée pour des rayons inférieurs à trois fois le diamètre du tube.

Le cintrage CNC est indispensable pour les crash bars gauche et droit symétriques. Le cintrage manuel introduit presque toujours une erreur humaine, résultant en un crash bar sur moto asymétrique qui se monte mal. La programmation CNC garantit la répétabilité sur des centaines ou des milliers d'unités, avec les côtés gauche et droit parfaitement en miroir.

Spécifications de conception critiques pour le cintrage de tubes d'un crash bar sur moto :

Pour livrer un crash bar sur moto supérieur, votre équipe d'ingénierie doit contrôler plusieurs paramètres avec précision.

Le diamètre du tube et l'épaisseur de la paroi sont les premières décisions. La plupart des crash bars utilisent des tubes d'un diamètre extérieur de 1 pouce à 1,25 pouce. L'épaisseur de la paroi varie généralement de 0,095 pouce pour les motos d'aventure légères à 0,120 pouce pour les gros cruisers ou les motos de tourisme. Les parois plus fines réduisent le poids mais s'effondrent plus facilement. Les parois plus épaisses offrent une meilleure protection mais ajoutent de la masse non suspendue. Votre rôle est d'aider les clients à sélectionner l'équilibre optimal pour leur modèle de moto cible et leur catégorie de poids.

Le rayon de cintrage détermine la proximité avec laquelle le crash bar sur moto peut envelopper les composants du moteur. Le rayon de cintrage minimal sur l'axe pour la plupart des applications est de 2 pouces à 3 pouces. Avec le cintrage par mandrin, des rayons aussi serrés que 1,5 fois le diamètre du tube sont réalisables sans plis. À titre de référence, un tube de 1 pouce de diamètre extérieur peut être cintré à un rayon sur l'axe de 1,5 pouce sur une cintreuse CNC à mandrin de haute qualité.

La tolérance d'amincissement de la paroi est un paramètre de sécurité critique. Pendant le cintrage, la paroi extérieure s'étire et devient plus fine. Pour un crash bar sur moto qui doit réussir les tests d'impact réels, l'amincissement de la paroi ne doit pas dépasser 12 pour cent de l'épaisseur d'origine. Dépasser cette limite crée un point faible qui se déformera ou se fissurera en premier lors d'un crash, annulant le but de la protection.

La compensation du retour élastique garantit que les angles finaux correspondent au design. Les tubes en acier reviennent légèrement en arrière après le cintrage. Un service de cintrage de précision calcule le retour élastique à l'avance et surcintre le tube de 1 à 2 degrés. Sans cette compensation, le crash bar sur moto final aura des angles ouverts qui ne s'adapteront pas parfaitement contre le berceau moteur.

Sélection du matériau pour un crash bar sur moto :

Le choix du matériau affecte directement la difficulté de cintrage, le poids final, la résistance à la corrosion et le coût. Chaque matériau a sa place sur le marché.

L'acier doux est le matériau le plus courant pour un crash bar sur moto. Il se cintre facilement, se soude bien et accepte le chromage ou le revêtement en poudre sans problème. Le tube DOM AISI 1020 ou 1026 est préféré car il n'a pas de soudure interne qui pourrait se fendre pendant le cintrage. DOM signifie « drawn over mandrel » (étiré sur mandrin), ce qui signifie que le tube a déjà une surface intérieure lisse et une épaisseur de paroi constante.

L'acier inoxydable offre une excellente résistance à la corrosion et un aspect haut de gamme qui ne rouille jamais. Cependant, l'acier inoxydable s'écrouit pendant le cintrage, nécessitant un tonnage plus élevé et des changements d'outillage plus fréquents. Un crash bar sur moto en inox 304 durera plus longtemps dans les environnements humides ou salins mais coûte plus cher à produire et prend plus de temps à cintrer.

L'aluminium est parfois utilisé pour les crash bars de motos d'aventure légères où les économies de poids sont plus importantes que la résistance ultime aux chocs. L'aluminium 6061 se cintre raisonnablement bien avec un support par mandrin mais a une résistance aux chocs inférieure à celle de l'acier. Les crash bars en aluminium ont souvent un diamètre plus grand pour compenser la faiblesse du matériau, ce qui peut créer des problèmes de dégagement sur certaines motos.

Opérations secondaires pour un crash bar sur moto complet :

Votre service de cintrage de tubes peut ajouter une valeur significative en proposant des opérations secondaires qui font gagner du temps et de l'argent à vos clients. Ces services font également de vous un guichet unique plutôt qu'un simple cintreur.

L'encoche au laser crée des extrémités coupées précises qui s'adaptent contre les tubes du cadre sans espaces. Une encoche propre améliore la résistance de la soudure et l'apparence. L'encoche manuelle avec une meuleuse est lente, incohérente et dangereuse.

Le poinçonnage CNC ajoute des trous de montage à des emplacements et angles exacts. Cela élimine le besoin pour les clients de percer eux-mêmes des trous, ce qui entraîne souvent un désalignement et des finitions endommagées.

Le formage d'extrémité réduit ou élargit l'extrémité du tube pour s'adapter dans une douille d'accouplement ou un support de cadre. C'est courant lorsque la barre anti-chute sur moto utilise un matériel de montage de type douille.

L'ébavurage et le nettoyage éliminent les arêtes vives et les résidus de liquide de coupe avant la finition. Aucun client ne veut se couper les mains sur une bavure lors de l'installation.

Conclusion :

Une barre anti-chute sur moto n'est aussi bonne que les cintrages qui la façonnent. Chaque pli, chaque angle mal assorti et chaque point d'amincissement inégal de la paroi représente une défaillance potentielle lors d'un accident réel. En livrant des tubes cintrés avec mandrin de précision avec des tolérances serrées et des surfaces propres, votre service de cintrage de tubes transforme une simple pièce métallique en une véritable protection pour le pilote. C'est ainsi que vous construisez des partenariats à long terme avec des marques qui se soucient de la qualité.

Questions fréquentes sur le cintrage de tubes pour barre anti-chute sur moto :

Quelle épaisseur de paroi recommandez-vous pour une barre anti-chute sur moto ?

Nous recommandons 0,095 pouce pour les motos d'aventure légères et 0,120 pouce pour les gros cruisers ou motos de tourisme utilisant de l'acier DOM.

Pouvez-vous cintrer un tube de 1,25 pouce de diamètre extérieur pour ma commande de barre anti-chute sur moto ?

Oui, notre cintreuse à mandrin CNC gère des tubes de 0,75 à 2 pouces de diamètre extérieur avec moins de 8 pour cent d'ovalisation et sans plissement.

Quel est le rayon de cintrage minimum pour l'arceau principal d'une barre anti-chute sur moto ?

Notre rayon de ligne centrale minimum est de 1,5 fois le diamètre du tube. Pour un tube de 1 pouce de diamètre extérieur, cela équivaut à un rayon de 1,5 pouce.

Proposez-vous du prototypage pour une barre anti-chute sur moto avant la production en série ?

Oui, nous proposons du prototypage en faible volume d'une à cinq unités pour des tests d'ajustement avant de passer à la production complète.

Comment empêchez-vous l'effondrement du tube lors du cintrage de rayons serrés pour une barre anti-chute sur moto ?

Nous utilisons un mandrin rectifié de précision, une matrice d'essuyage et une matrice de pression pour soutenir la paroi intérieure du tube pendant le cintrage.
