제품 정의 및 주요 장점:

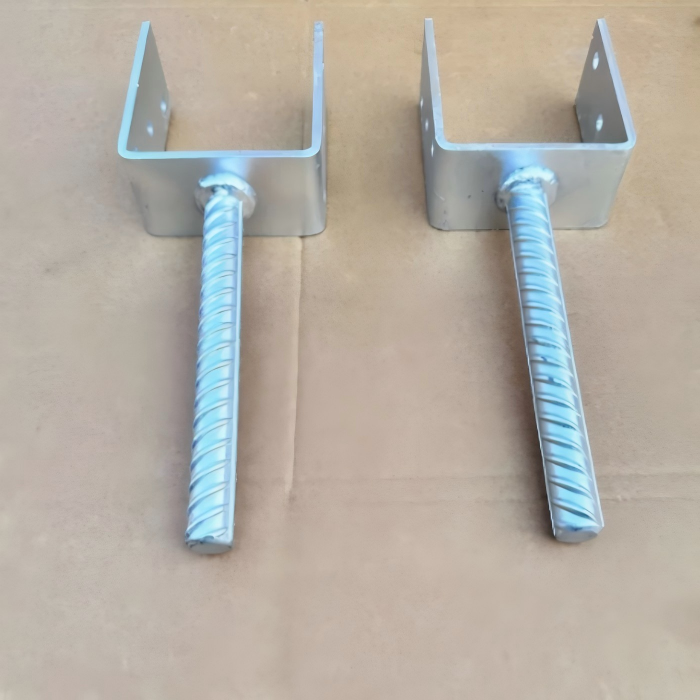

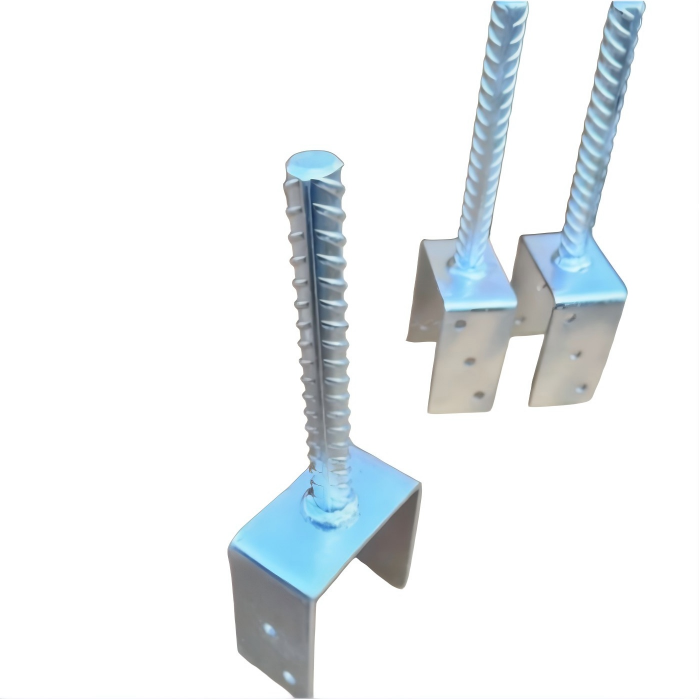

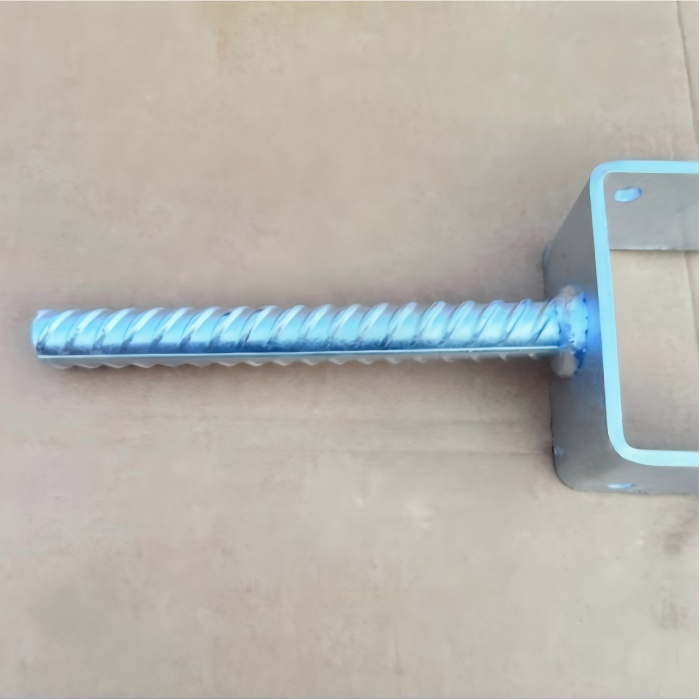

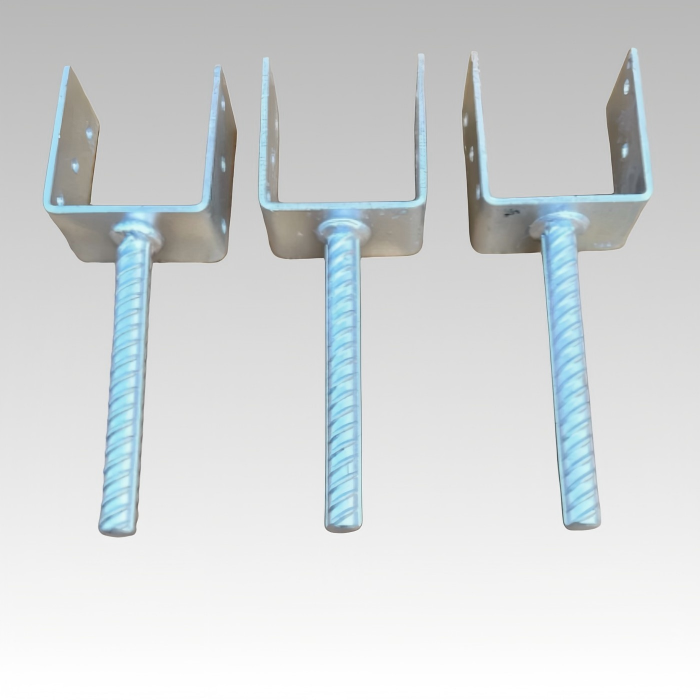

진정한 산업용 U형 빔 브래킷은 단순한 앵글 브래킷 그 이상입니다. 빔 프로파일의 세 면을 감싸 뛰어난 비틀림 저항과 하중 분산을 제공합니다. 당사의 제조 공정은 프로그레시브 금형을 사용한 정밀 스탬핑으로 시작하여 MIG 또는 프로젝션 용접으로 이어집니다. 이 접근 방식은 각 제품이 일관된 내부 반경, 구멍 위치 및 용입 깊이를 유지하도록 보장합니다.

당사 U형 빔 브래킷의 주요 장점은 열간 압연 강판, 아연도금 강판 및 스테인리스 강(SS304 / SS316L)과 같은 재료 옵션을 포함합니다. 두께 범위는 하중 요구 사항에 따라 1.5mm에서 6.0mm까지입니다. 표면 마감은 아연 도금, 분체 코팅 또는 용접 후 처리를 위한 무도금이 있습니다. 사전 용접된 너트 또는 위치 핀은 더 빠른 조립을 위해 제공됩니다. 대량 주문의 경우, 두 개의 U형 빔 브래킷 유닛이 크로스 플레이트로 연결된 지그 용접 어셈블리도 제공하며, 이는 일반적으로 팔레트 랙 시스템에 사용됩니다.

기술 사양 – 스탬핑 및 용접 역량:

정밀 스탬핑 공정:

당사의 프레스는 250톤에서 800톤까지이며, U형 빔 브래킷 내부 폭에 대해 일반적으로 ±0.3mm의 엄격한 공차를 가능하게 합니다. 중요 치수에는 웹 높이, 플랜지 길이 및 구멍 중심 거리가 포함됩니다. 레이저 절단 브래킷과 비교할 때, 스탬핑된 제품은 가공 경화된 모서리와 대량 주문에 대한 더 빠른 사이클 타임을 제공합니다.

용접 표준:

용접 제조 전문가로서 당사는 구조용 강철 브래킷에 GMAW(MAG 용접)를 적용하여 재료 두께의 최소 80%에 해당하는 용입 깊이를 보장합니다. 저항 프로젝션 용접은 사전 엠보싱된 용접 돌기가 있는 대량 생산 U형 빔 브래킷 유닛에 사용됩니다. 용접 후 마무리에는 스패터를 제거하고 코팅을 위한 깨끗한 표면을 보장하기 위한 그라인딩 또는 쇼트 블라스팅이 포함됩니다.

제품의 모든 배치는 인발 시험 및 전단 시험을 거칩니다. 지진 또는 고진동 환경의 경우, 응력 지점에 거셋 플레이트가 용접된 보강 U형 빔 브래킷을 권장합니다.

U형 빔 브래킷의 일반적인 적용 분야:

태양광 트래커 장착 구조물:

태양광 산업은 단축 트래커의 토크를 처리할 수 있는 내식성 U형 빔 브래킷 부품을 필요로 합니다. 당사의 아연도금 버전은 ASTM B117 기준 1,000시간 염수 분무 시험을 통과했습니다.

창고 캔틸레버 랙:

중량물 U형 빔 브래킷은 강관, 목재 또는 알루미늄 압출재와 같은 긴 자재를 보관하기 위한 암 지지대 역할을 합니다. 브래킷 깊이는 100mm에서 400mm까지 맞춤 제작할 수 있습니다.

컨베이어 시스템 지지대:

벨트 컨베이어는 종종 C-채널 사이에 아이들러 롤러를 걸기 위해 U형 빔 브래킷을 사용합니다. 당사의 스탬핑 설계에 있는 슬롯형 구멍은 열팽창 및 정렬 조정을 수용합니다.

자동차 프레임 고정구:

차체 조립(BIW) 툴링에서 정밀 U형 빔 브래킷은 용접 건의 위치 고정 앵커 역할을 합니다. 당사의 용접 유닛은 1미터에 걸쳐 0.5mm 이내의 평탄도를 유지합니다.

당사를 스탬핑 및 용접 공급업체로 선택해야 하는 이유는 무엇입니까?

많은 공급업체가 일반적인 U형 빔 브래킷을 판매하지만, 스탬핑과 용접을 모두 사내에서 제어하는 업체는 거의 없습니다. 이 수직 통합은 금형과 용접 지그를 함께 설계하기 때문에 공차 불일치가 발생하지 않아 U형 빔 브래킷이 항상 정렬된 구멍 패턴을 갖도록 보장합니다. 혼합 배치 기능은 2.0mm 강재 500개와 3.0mm 스테인리스 강재 200개가 필요한 경우 하나의 일정으로 두 제품을 모두 생산할 수 있음을 의미합니다. 또한 물리적 샘플 또는 3D 스캔에서 기존 U형 빔 브래킷을 역설계하여 직접 교체품을 제공합니다.

U형 빔 브래킷용 재료 등급 및 표면 처리 옵션:

U형 빔 브래킷에 적합한 재료를 선택하는 것은 구조적 무결성과 수명에 직접적인 영향을 미칩니다. 당사는 일반 제작용으로 Q235B, Q355B 및 ASTM A36과 같은 열간 압연 강재 등급을 제공합니다. 해안가 태양광 발전소나 식품 가공 시설과 같은 부식 환경의 경우, SS304 또는 SS316L의 스테인리스 강 U형 빔 브래킷이 우수한 내녹성을 제공합니다. 아연도금 강재는 예산과 내후성의 균형이 필요할 때 또 다른 인기 있는 선택입니다. 모든 U형 빔 브래킷은 8~12 마이크론의 아연 도금 또는 추가 내마모성을 위한 모든 RAL 색상의 분체 코팅으로 추가 보호할 수 있습니다. 당사의 용접 공정은 이러한 모든 재료와 완벽하게 호환되어 기재에 관계없이 일관된 용입과 스패터 제어를 보장합니다.

U형 빔 브래킷 설치 시 피해야 할 일반적인 실수:

완벽한 U형 빔 브래킷이라도 잘못 설치하면 실패할 수 있습니다. 한 가지 일반적인 실수는 너무 작은 볼트를 사용하는 것입니다. 볼트 직경은 과도한 유격 없이 구멍과 일치해야 합니다. 느슨한 체결구는 가장자리에 응력을 집중시키기 때문입니다. 또 다른 실수는 볼트 머리와 너트 아래에 평와셔를 생략하여 시간이 지남에 따라 U형 빔 브래킷 표면이 변형되도록 하는 것입니다.

과도한 토크 적용도 문제가 될 수 있습니다. 나사산이 벗겨지거나 다리가 안쪽으로 움푹 들어가 유효 내부 폭이 변경될 수 있기 때문입니다. 용접 부착물의 경우, 열영향부 강도를 재계산하지 않고 U형 빔 브래킷에 추가 구성 요소를 용접하지 마십시오. 아연 코팅 후 현장 용접은 유독 가스를 방출하고 금속을 약화시킵니다. 현장 수정이 필요한 경우, 무도금 U형 빔 브래킷을 주문하고 용접 후 터치업 페인트를 도포하십시오. 다음 지침을 따르면 U형 빔 브래킷 어셈블리의 수명을 최대화할 수 있습니다.

자주 묻는 질문:

Q: 스탬핑된 U자형 브래킷이 주조 브래킷을 대체할 수 있습니까?
A: 예, 일관된 연성이 필요한 응용 분야의 경우 가능합니다. 당사의 스탬핑 및 용접 버전은 취성 주철보다 더 나은 내충격성을 제공하며 일반적으로 15~20% 더 가볍습니다.

Q: 단일 플레이트에 두 개의 U자형 브래킷이 있는 용접 어셈블리를 제공합니까?
A: 물론입니다. 이를 트윈 브래킷 어셈블리라고 하며 중이층 바닥이나 이중 빔 구조의 도리 지지에 자주 사용됩니다.

Q: 하나의 U자형 브래킷의 최대 하중은 얼마입니까?
A: 정적 하중은 재료 두께와 용접 크기에 따라 달라집니다. 4.0mm 강철 브래킷에 5mm 필렛 용접의 경우 안전 작업 하중은 유닛당 약 2,800kg입니다. 자세한 계산 시트는 당사에 문의하십시오.

Q: U자형 빔 브래킷 내부에 고무 패드를 추가할 수 있습니까?
A: 당사는 고무를 성형하지 않지만, 용접 후 미리 절단된 EPDM 패드를 접착할 수 있습니다. 방진 요구 사항이 있는 경우 고무 라이닝 버전을 지정하십시오.

Q: 맞춤형 U자형 빔 브래킷에 대한 설계 지원을 제공합니까?
A: 예. 당사의 엔지니어링 팀이 빔 프로파일과 하중 조건을 검토하여 최적의 형상과 용접 패턴을 제안할 수 있습니다.
