스테인리스 인터쿨러 시스템에서 파이프 벤딩이 중요한 이유는?

스테인리스 인터쿨러 배관을 자세히 논의하기 전에 파이프 벤딩의 중요성을 다뤄야 합니다. 직선 튜브는 좁은 엔진 베이에 거의 맞지 않습니다. 발전기, 스티어링 랙, 라디에이터 호스, 브레이크 라인, 섀시 레일 모두가 우회해야 하는 장애물을 만듭니다. 따라서 원활한 공기 흐름을 유지하면서 이러한 부품 주변으로 튜브를 배선하려면 정밀 벤딩이 필요합니다. 스테인리스 강철 구조와 결합될 때, 적절히 구부러진 튜브는 필요한 실리콘 커플러 수를 크게 줄입니다. 커플러가 적을수록 잠재적인 부스트 누출 지점이 줄어들고 엔진 베이 외관이 더 깔끔해집니다.

당사의 벤딩 공정은 스테인리스 강철에 특별히 보정된 CNC 맨드릴 장비를 사용합니다. 이 재료는 알루미늄보다 단단하며, 꺾임 없이 구부리려면 더 많은 힘이 필요합니다. 맨드릴은 벤딩 중 내벽을 지지하여 붕괴를 방지하고 곡선을 통해 일관된 내경을 유지합니다. 벤딩 단계를 완료한 후, 최종 용접 및 마무리를 위해 튜브를 준비합니다. 정확한 벤딩 없이는 최고의 스테인리스 시스템도 적절한 장착이나 최적의 흐름 특성을 달성할 수 없습니다. 그렇기 때문에 우리는 벤딩과 제작을 하나의 완전한 통합 서비스의 두 부분으로 취급합니다.

스테인리스 인터쿨러 배관을 위한 8단계 맞춤형 공정:

우리는 모든 차량에 완전히 맞춤화된 스테인리스 인터쿨러 배관을 제공하기 위해 8단계 접근 방식을 개발했습니다. 각 단계는 파이프 벤딩과 품질 제작을 통합하여 우수한 장착성과 장기적인 신뢰성을 보장합니다.

1단계 프로젝트 상담

모든 프로젝트는 엔진 베이 레이아웃과 성능 목표에 대한 자세한 논의로 시작됩니다. 사진, 손으로 그린 스케치 또는 CAD 파일을 제공합니다. 우리는 프레임 레일, 서스펜션 구성 요소, 액세서리 드라이브 및 방화벽 여유 공간과 같은 제약 조건을 식별합니다. 이 정보를 바탕으로 최적의 파이프 벤딩 경로를 계획합니다. 이 설계 단계는 스테인리스 인터쿨러 배관 제작에 직접적인 영향을 미칩니다. 목표는 가능한 한 연속적으로 구부러진 튜브를 사용하여 용접 조인트 수를 최소화하는 것입니다.

2단계: 재료 및 직경 선택

스테인리스 합금, 튜브 직경 및 벽 두께를 선택합니다. 스테인리스 인터쿨러 배관의 일반적인 직경은 2인치에서 4인치까지입니다. 더 두꺼운 벽은 더 높은 부스트를 견디고 움푹 들어감에 저항하지만 무게가 추가됩니다. 대부분의 스트리트 성능 빌드는 16 또는 14 게이지 304 스테인리스를 사용합니다. 재료 선택 후, 파이프 벤딩이 시작되기 전에 튜브를 대략적인 길이로 자릅니다. 적절한 재료 준비는 깨끗하고 일관된 재료가 더 강력하고 더 신뢰할 수 있는 결과를 생성하기 때문에 스테인리스 인터쿨러 배관 제작을 단순화합니다.

3단계: CNC 맨드릴 파이프 벤딩

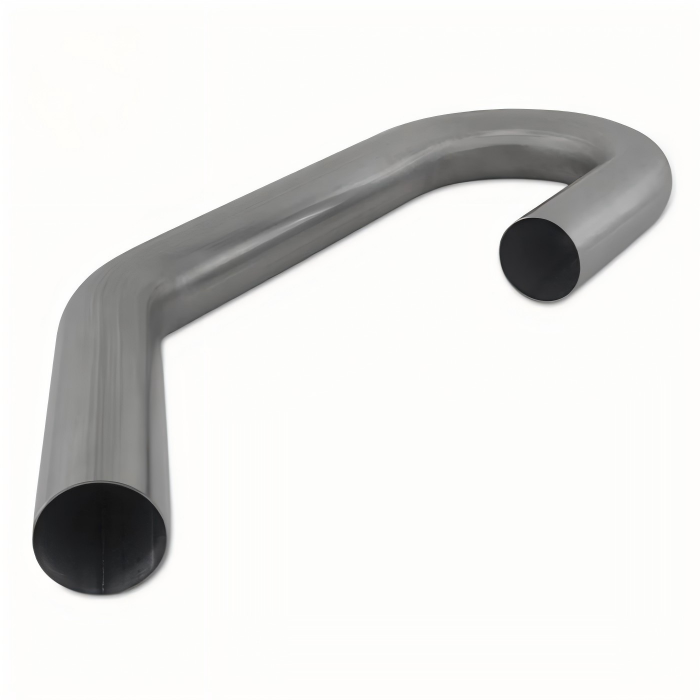

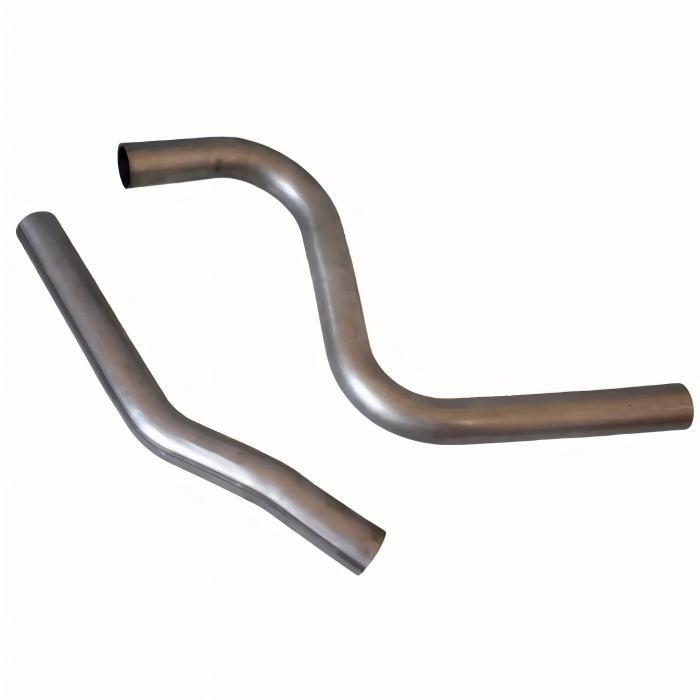

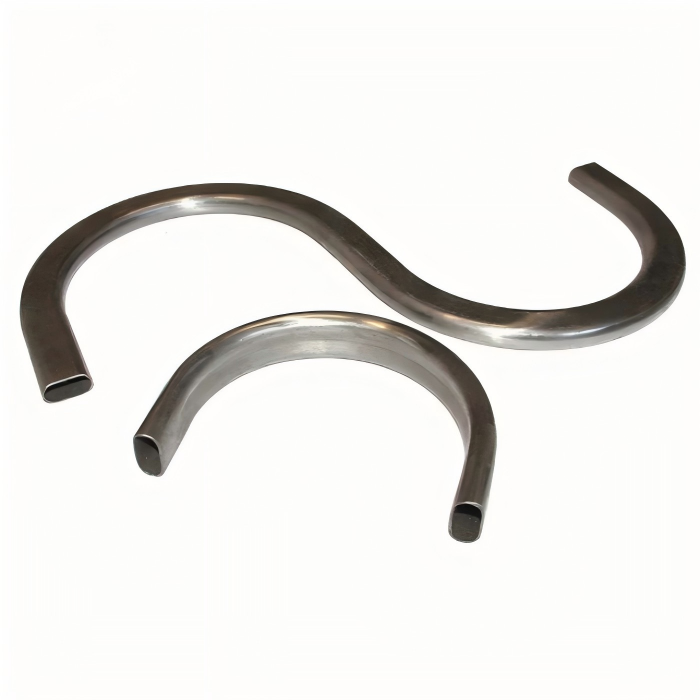

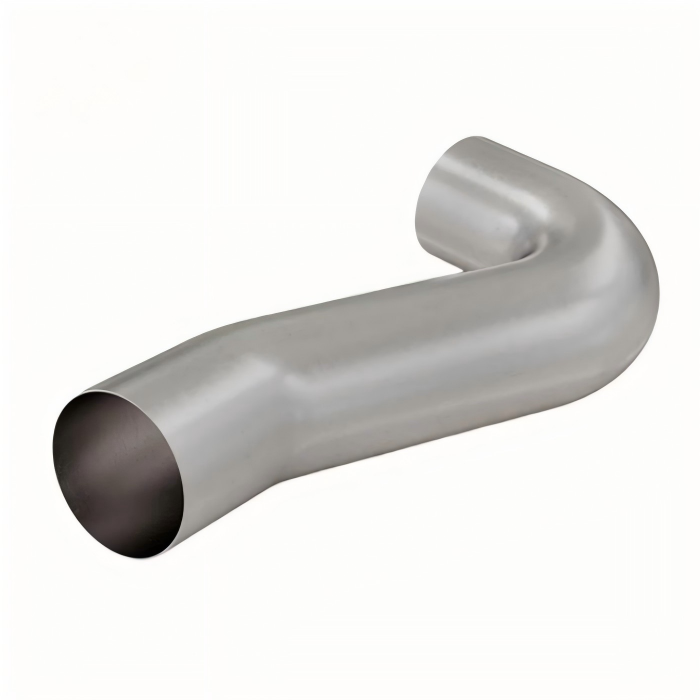

당사의 CNC 맨드릴 벤더는 15도에서 180도까지 정밀한 각도를 만듭니다. 우리는 다중 평면 벤드와 복합 반경 구성을 지원합니다. 모든 파이프 벤딩 작업은 디지털 각도 측정기를 사용하여 원래 설계 도면과 비교하여 검증됩니다. 파이프 벤딩이 완료되면 각 튜브의 타원도, 벽 두께 감소 및 표면 자국을 검사합니다. 허용 가능한 튜브는 장착 단계로 넘어갑니다. 불합격된 튜브는 즉시 재제작됩니다. 이 품질 게이트는 적절히 구부러진 튜브만이 스테인리스 인터쿨러 배관 조립 관심을 받도록 보장합니다.

4단계: 건식 장착 및 마킹

용접이 이루어지기 전에, 모든 구부러진 튜브를 지그 또는 모의 엔진 베이에 건식 장착합니다. 이 단계는 모든 파이프 벤딩 각도와 길이가 차량 레이아웃과 일치하는지 확인합니다. 우리는 클로킹 위치와 조인트 간격을 표시합니다. 이 준비는 스테인리스 강철이 가열될 때 알루미늄보다 더 많이 팽창하기 때문에 스테인리스 인터쿨러 배관에 특히 중요합니다. 건식 장착 중 적절한 간격 설정은 나중에 용접 균열을 방지합니다.

5단계 스테인리스 인터쿨러 배관 TIG 용접

이제 핵심 제작 서비스인 스테인리스 인터쿨러 배관에 도달합니다. 각 튜브는 아세톤으로 세척하여 오일과 오염 물질을 제거합니다. 그런 다음 기본 재료에 따라 308L 또는 316L 필러 로드를 사용하여 모든 조인트를 TIG 용접합니다. 전체 스테인리스 인터쿨러 배관 용접 공정은 자동차 응용 분야에서 광범위한 경험을 가진 공인 용접사에 의해 수행됩니다. 우리는 용접 내부에 당 형성을 방지하기 위해 아르곤으로 튜브를 백 퍼지합니다. 스테인리스 인터쿨러 배관의 이러한 세부 수준은 공기 흐름을 방해하거나 난류를 생성하지 않는 매끄러운 내부 표면을 만듭니다.

복잡한 어셈블리의 경우, 스테인리스 인터쿨러 배관에는 장착 탭, 블로우 오프 밸브 플랜지, 웨이스트게이트 포트 및 센서 번지가 포함됩니다. 이러한 추가 부품은 최종 마무리 전에 용접됩니다. 당사의 스테인리스 인터쿨러 배관 절차에는 중요 조인트에 대한 육안 검사 및 침투 탐상 검사도 포함됩니다. 기공, 언더컷 또는 불완전한 용입을 보이는 용접은 절단되어 재용접됩니다. 우리는 당사 작업장을 떠나는 모든 스테인리스 인터쿨러 배관 사례를 보증합니다.

6단계 비드 롤링 및 끝단 준비

용접 후, 실리콘 커플러가 부착될 스테인리스 인터쿨러 배관의 각 끝에 비드를 롤링합니다. 이 비드는 높은 부스트 압력에서 커플러가 이탈하는 것을 방지합니다. 또한 모든 절단 가장자리를 디버링하고 내부 용접 이음새를 청소합니다. 이 마무리 작업은 스테인리스 인터쿨러 배관이 쉽게 설치되고 첫 시동부터 안정적으로 작동하도록 보장합니다.

7단계 최종 마무리 옵션

스테인리스 인터쿨러 배관 제작을 완료한 후, 여러 가지 마무리 옵션을 제공합니다. 자연 브러시드 마감, 미러 폴리싱 또는 세라믹 코팅 중에서 선택할 수 있습니다. 폴리싱된 스테인리스 인터쿨러 배관은 지문에 강한 쇼 품질 외관을 제공합니다. 세라믹 코팅은 복사열 흡수를 줄이고 흡기 온도를 낮춥니다. 각 마무리 옵션은 기본 제작 품질을 보완하는 세심한 주의를 기울여 적용됩니다.

8단계 품질 관리 및 포장

모든 완성된 스테인리스 인터쿨러 배관 세트는 50psi까지 최종 압력 테스트를 받습니다. 또한 당사는 고정구에서 2차 건식 장착을 수행하여 파이프 벤딩 및 용접이 치수를 왜곡하지 않았는지 확인합니다. 승인되면 폼 패딩과 이중 벽 상자를 사용하여 배관을 안전하게 포장합니다. 각 튜브에는 간단한 설치를 위해 엔진 베이 내 위치가 표시됩니다.

모든 터보 빌드를 위한 맞춤형 옵션:

두 개의 터보 시스템이 동일한 경우는 없습니다. 이것이 바로 당사의 스테인리스 인터쿨러 배관 서비스가 처음부터 끝까지 완전히 맞춤 설정 가능한 이유입니다. 튜브 직경, 벤드 각도, 용접 위치, 비드 롤 스타일 및 마감을 결정합니다. 일부 고객은 두 개의 벤드가 있는 간단한 핫 사이드 파이프가 필요합니다. 다른 고객은 여러 용접 피팅과 애프터마켓 부품 주변의 특이한 라우팅이 있는 복잡한 4튜브 세트가 필요합니다.

당사의 파이프 벤딩 역량은 양쪽 극단을 모두 처리합니다. 마찬가지로 당사의 제작 팀은 특정 플랜지, 벙 및 포트 요구 사항에 맞게 조정합니다. 맞춤 설정이 가능하다는 것은 소량 주문도 수용한다는 의미이기도 합니다. 100개 단위로 구매할 필요가 없습니다. 맞춤 제작을 위한 단일 프로토타입도 환영합니다. 나중에 터보 키트를 판매할 계획이 있다면 맞춤형 지그 반복도 제공합니다. 파이프 벤딩에서 스테인리스 인터쿨러 배관 마감에 이르기까지 모든 측면을 과도한 툴링 비용 없이 조정할 수 있습니다.

스테인리스 인터쿨러 배관의 일반적인 적용 분야:

스테인리스 인터쿨러 배관은 알루미늄으로는 적절히 해결할 수 없는 많은 차량 유형에 사용됩니다. 겨울철 기후에서 운전되는 성능 차량은 스테인리스 강의 내식성 이점을 누립니다. 높은 배기 가스 온도를 가진 디젤 트럭은 스테인리스 인터쿨러 배관의 내열성이 필요합니다. 오프로드 차량과 랠리 카는 더 부드러운 알루미늄보다 스테인리스가 제공하는 내충격성이 필요합니다. 빈번한 후드 제거와 엔진 베이 열을 경험하는 드리프트 카도 내구성 때문에 스테인리스 인터쿨러 배관을 선호합니다.

예를 들어, 미국 북부에서 매일 운전되는 터보차저 자동차는 1년에 6개월 동안 도로 염분에 노출됩니다. 알루미늄 인터쿨러 배관은 부식되어 핀홀 누출이 발생할 수 있습니다. 스테인리스 인터쿨러 배관은 이 문제를 완전히 제거합니다. 마찬가지로 70psi의 부스트를 생성하는 경쟁용 디젤 트럭은 스테인리스 인터쿨러 배관의 파열 강도가 필요합니다. 당사의 파이프 벤딩 및 제조 공정은 이러한 까다로운 요구 사항을 충족하도록 설계되었습니다.

결론:

까다로운 응용 분야를 위한 안정적인 인터쿨러 배관은 정밀 파이프 벤딩과 전문적인 스테인리스 인터쿨러 배관 제조가 모두 필요합니다. 적절한 맨드릴 벤딩 장비와 TIG 용접 기술 없이 직접 제작하려고 하면 종종 누출, 잘못된 장착 또는 용접 실패로 이어집니다. 당사의 8단계 맞춤형 프로세스를 신뢰함으로써 올바르게 장착되고 효율적으로 흐르며 수년간 안정적으로 부스트를 유지하는 스테인리스 인터쿨러 배관을 받게 됩니다. 초기 설계부터 최종 마감까지 당사는 파이프 벤딩 및 스테인리스 인터쿨러 배관 제조의 모든 측면을 제어합니다. 지금 문의하여 맞춤형 터보 튜브 프로젝트를 시작하십시오.
