のために TIG溶接によるアルミニウム溶接, あなたはそれを何百回も見てきたでしょう。.
美しいロボット溶接セル。完璧にプログラムされた経路。一定の移動速度。.

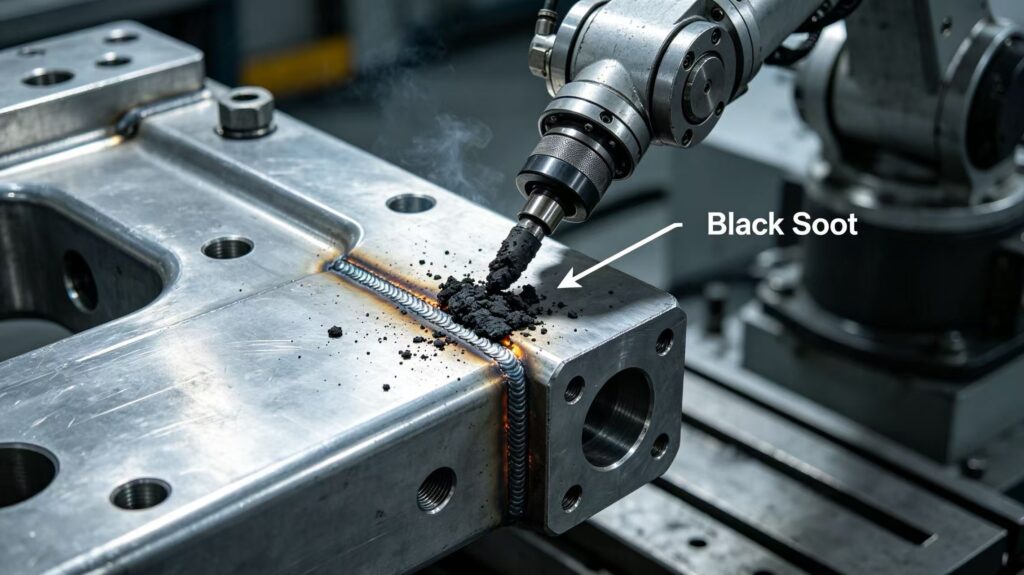

しかし、溶接部分はまるで誰かが木炭を全体にこすりつけたかのように見える。.
黒っぽい。煤けている。汚い。.
一方、作業場の反対側では、手動溶接機が全く同じアルミニウム部品に溶接ビードを走らせており、出来上がった部品はピカピカの銀色に輝いている。.
製造エンジニアとして、この矛盾には頭がおかしくなりそうだ。あなたは溶接工ではない。問題解決者なのだ。なのに、この黒い煤の問題は何度も再発する。.
真実はこうです。アルミ溶接部に黒い煤が付着するのは、決して謎ではありません。それは物理現象です。そして、その科学的な原理を理解すれば、永久的に解決することができます。.
このガイドでは、アルミニウムが溶接中に黒くなる理由、ロボットセルがこの問題に特に影響を受けやすい理由を詳しく解説し、今日からすぐに導入できるエンジニアリングレベルの解決策を提供します。.
あの黒い物質はいったい何なのか？（製造技術者による解説）
まずは科学的な側面から始めましょう。.
黒い残留物は以下ではありません。
・汚染による炭素
・焼けたアルミニウム
・汚れや油汚れ

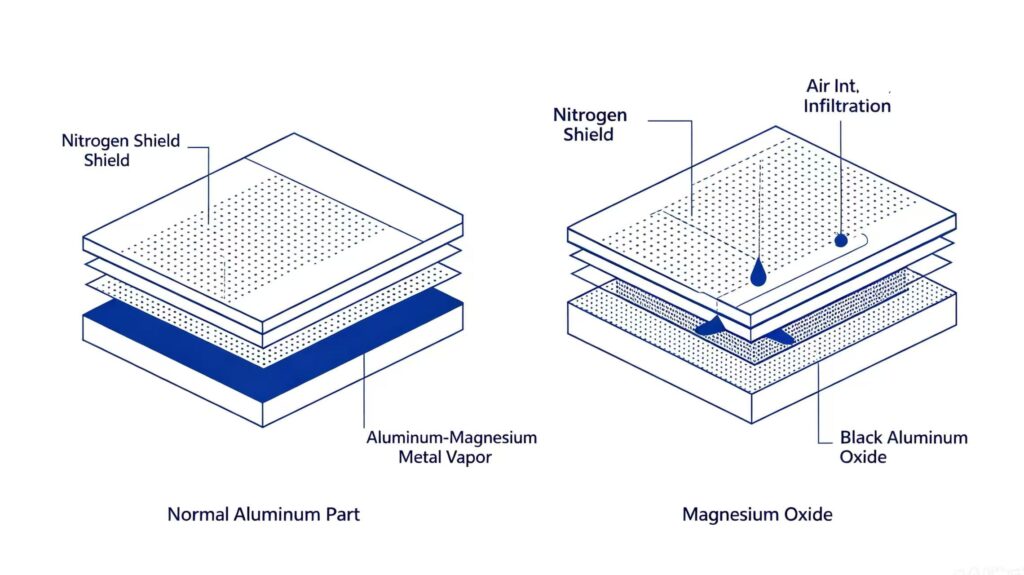

黒い残留物は次のとおりです。
・酸化アルミニウム（Al²O³）および酸化マグネシウム（MgO）
・空気中で酸化した金属の微粒子
・ガス供給の失敗を示す明確な指標
弧の内部では次のようなことが起こります。
1. アーク温度は約 10,000°F (5,500°C) に達します。 .
2. アルミニウムの沸点は 4,479°F (2,470°C) です。マグネシウムの沸点はさらに低く 1,994°F (1,090°C) です。 .
3. アークによって溶融池の先端部の金属が蒸発する。.
4. この金属蒸気は上方に上昇する。.
5. 蒸気が酸素に触れると（たとえほんの一瞬でも）、瞬時に酸化して黒色または灰色の粉末になる。.
要点：黒い煤＝保護されていない金属蒸気。例外なし。 のために TIG溶接によるアルミニウム溶接.
Flow Wing社製のTIG溶接部品を使用したカスタムアルミニウム溶接！
なぜロボット溶接（TIGによるアルミ溶接）でこれがより頻繁に起こるのか？
多くの製造エンジニアがここでフラストレーションを感じる。.
ロボットのプログラミングは正しく行われています。経路はスムーズで、速度も最適化されています。.
しかし、ロボット溶接では依然として黒い溶接部が生じるのに対し、手動溶接では黒い溶接部は生じない。.
本当の理由は以下のとおりです。
1. 「デッド」トーチ角度（プッシュ vs. ドラッグ）
可変式手動溶接機 ロボット溶接（一般）
トーチ角度10～15°プッシュ（直感）、0°（垂直）、またはドラッグ
結果として、ガスブランケットが空気を押し出し、ベンチュリ効果によって空気がシールド内に吸い込まれる。
科学的根拠：トーチを横に引いたり、垂直に保持したりすると、溶融池の前面に低圧領域が形成されます。これは真空状態のように働き、周囲の空気をアルゴンシールド内に引き込みます。空気＋水蒸気＝黒い煤。.
手動溶接工がこれを避ける理由：引きずり角度では溶融池がはっきりと見えないため、自然と押してしまう。ロボットにはそのような本能がない。.

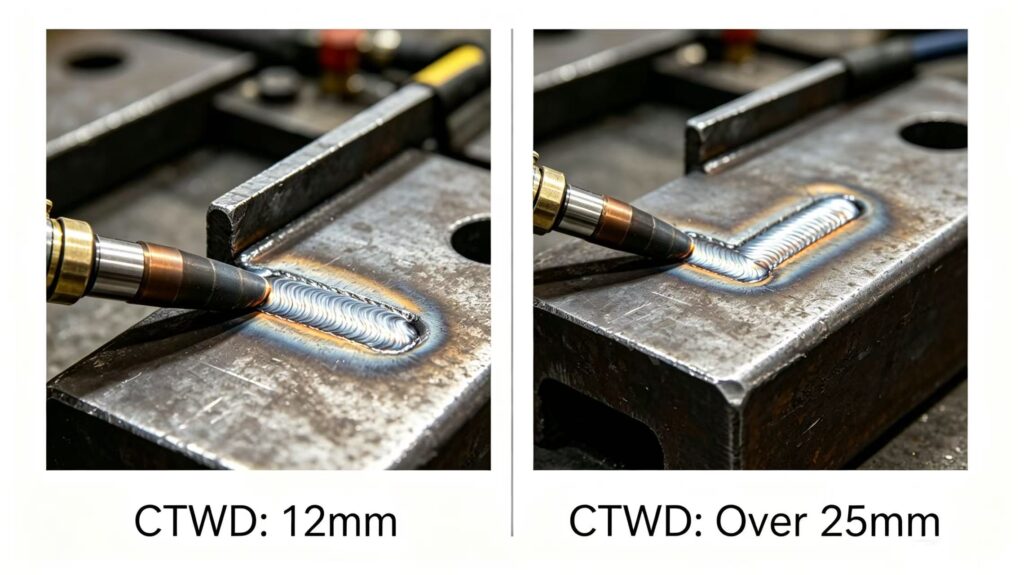

2. コンタクトチップから作動距離（CTWD）のドリフト
手動溶接機：ノズルをワークピースから1/2インチ（12mm）以内に保とうとする。距離が離れると、それを感じ取ってすぐに調整する。.
ロボットは、決められた経路をたどります。治具が歪んでいたり、部品が完全に固定されていなかったりすると、トーチがずれてしまいます。3/4インチ離れると、ガスシールドが乱流状態になります。1インチ離れると、全く役に立ちません。.
その結果、金属蒸気が上昇し、大気に触れて酸化し、黒く変色する。.
3. 一定の熱入力（適応なし）
手動溶接工：熟練した溶接工は溶融池を注意深く観察する。熱くなりすぎれば作業速度を上げ、冷たすぎれば作業を中断する。彼らは刻一刻と状況に合わせて対応していく。.
ロボット：ほとんどのロボットプログラムは、定電圧（CV）または定電流（CC）で動作し、移動速度は固定されています。適応機能もフィードバックもありません。.
問題点：アルミニウムの熱伝導率は非常に高く、鋼鉄の約4倍にもなります。熱は瞬時にワークピースに伝わります。溶接開始時には適切なパラメータでも、溶接終了時には部品が過熱してしまう可能性があります。.
過熱＝金属蒸気の増加＝黒煤の増加。.
カスタム TIG溶接によるアルミニウム部品の溶接 Flow Wingより！
製造エンジニアの痛点（直面する実際の問題）：
正直に言いましょう。あなたは既に基本を理解していますよね。.
夜も眠れないほどの本当の悩みとは何でしょうか？
問題点#1：「私のロボットプログラムは完璧に動作する…と思いきや、動作しなくなる。」“
プログラムの検証が完了しました。最初の10個の部品は検査に合格しました。しかし、部品#11だけが黒色で出てきました。.
隠れた原因：アルミニウム部品は熱によって変形する。最初の10個の部品には問題なく機能した治具が、部品#11ではずれてしまう可能性がある。ロボットはこのことを認識していないため、同じ経路をたどるが、部品は既に動いている。.
問題点#2：「私はプログラマーであって、溶接工ではありません。」“
あなたはロボットを理解している。コードも理解している。しかし、溶接プールの見方を学んだことはない。.
現実：アルミニウム溶接には、ほとんどの工学系プログラムでは教えられていないプロセス知識が必要です。基礎的な訓練を受けていないまま、問題を解決することが求められます。.
問題点#3：「シフトスーパーバイザーはロボットのせいにするが、ロボットは問題ない。」“
溶接部分が黒くなった場合、簡単に言えば「ロボットが故障している」ということになる。“
しかし、ほとんどの場合、ロボットは指示されたとおりに動作しています。問題は機械ではなく、プログラムまたはプロセスにあるのです。.
問題点#4：「一つの問題を解決すると、別の問題が発生する。」“
黒い煤を落とすためにガス流量を増やすと、今度はタングステンの侵食やアークの不安定性が発生します。.
トーチの角度を変えると、ロボットが治具に衝突する。.
移動速度を落とすと、熱影響部（HAZ）が広くなりすぎて、部品が引張試験に不合格となる。.
フラストレーション：TIGによるアルミ溶接 はトレードオフの体系です。1つの変数を変えると、他の5つに影響が出ます。.
カスタム TIG溶接によるアルミニウム部品の溶接 Flow Wingより！
解決策：ロボットによるアルミニウム溶接から黒煤を除去する方法
さて、皆さんが本当に知りたいのは、TIG溶接によるカスタムアルミニウム溶接のための、実践的なエンジニアリングソリューションです。.
以下に、手順を追って説明したマニュアルを示します。.
解決策#1：トーチの角度を修正する（プログラムでドラッグではなくプッシュ操作を行う）
これは、あなたが起こせる変化の中で最も大きな影響力を持つものです。.
作業項目：ロボットのティーチングペンダントを開きます。すべての溶接経路を確認します。.
| もしあなたが…を見たら… | 変更する… |
| 垂直照射（0°） | 10～15°の押し込み角度 |
| 抗力角（負の値） | 10～15°の押し込み角度 |
確認：平らな板にテスト溶接を行ってください。溶接部分が黒く見える場合は、角度がまだ間違っています。銀色になるまで調整を続けてください。.
解決策#2：CTWDを短縮し安定化させる
目標：コンタクトチップから作動部までの距離＝12～15mm（最大1/2インチ）
アクション項目：
1. すべての溶接経路で現在のCTWDを測定します。.
2. CTWDが15mmを超えるパスを再プログラムする。.
3．照明器具を点検してください。歪んでいる場合は、修理または交換してください。.
4. 嵌合にばらつきのある部品については、円弧シームトラッキング（TAST）を検討してください。.
プロのヒント：ガスレンズ（ふるい）を使うと、ガスの被覆率を落とさずにCTWDをわずかに伸ばすことができます。ただし、それに頼りすぎないでください。CTWDは短い方が常に良いです。.
解決策#3：ガス流量と組成の最適化
ほとんどのエンジニアはアルゴン流量を15～20CFHに設定して、そのまま放置してしまう。.
ロボットによるアルミニウム溶接の場合、それは低すぎる。.
| パラメータ | 標準設定 | ロボットによるアルミニウム加工に最適化 |
| アルゴン流量 | 15～20CFH | 25～35 CFH |
| ガスレンズ | オプション | 必須 |
| トレーリングシールド | いいえ | 厚みのあるセクション（10mm以上）の場合 |
仕組み：流量を増やすことで、高速ロボット移動によって生じる乱流を相殺します。ガスレンズが流れを層状にすることで、「柔らかく」なり、気流の影響を受けにくくなります。.
警告：40 CFHを超えないでください。流量が多すぎると乱流が発生し、空気を吸い込んでしまいます。.
解決策#4：パルス溶接への切り替え（まだ切り替えていない場合）
定電流はアルミニウム溶接の天敵である。.
パルス溶接（パルスTIG溶接またはパルスMIG溶接）は、複数の問題を一度に解決します。
| 問題 | パルス溶接のメリット |
| 過熱 | 低いバックグラウンド電流により、パルス間の水たまりが冷却される。 |
| 黒い煤 | 金属蒸気が少ないほど酸化も少なくなる |
| 熱影響部軟化 | 全体的な熱入力が低いほど、材料の強度が維持される。 |
対応事項：電源装置がパルスパラメータをサポートしている場合は、有効にしてください。サポートしていない場合は、アップグレードを検討してください。.
解決策#5：溶加材の変更を検討する（ER4043とER5356の比較）
これは物議を醸す提案だ。なぜなら、多くのエンジニアは特定の配線方式に固執しているからだ。.
しかし、科学的な根拠は以下のとおりです。
| 溶加材 | マグネシウム含有量 | 黒煤傾向 |
| ER5356 | ~5% Mg | 高濃度（マグネシウム蒸気＝黒色MgO） |
| ER4043 | ~0% Mg | 非常に少ない（黒い煤がほとんど出ない） |
トレードオフ：
・ER4043はER5356よりも柔らかく、延性が低い。.
・ER4043は陽極酸化処理された部品には使用しないでください（陽極酸化処理中に黒く変色します）。.
・ER4043は、高温または高振動の用途には推奨されません。.
推奨事項：重要度の低い部品でER4043のテストを実施してください。黒い煤が消え、機械的特性が要求を満たしている場合は、恒久的に切り替えてください。.

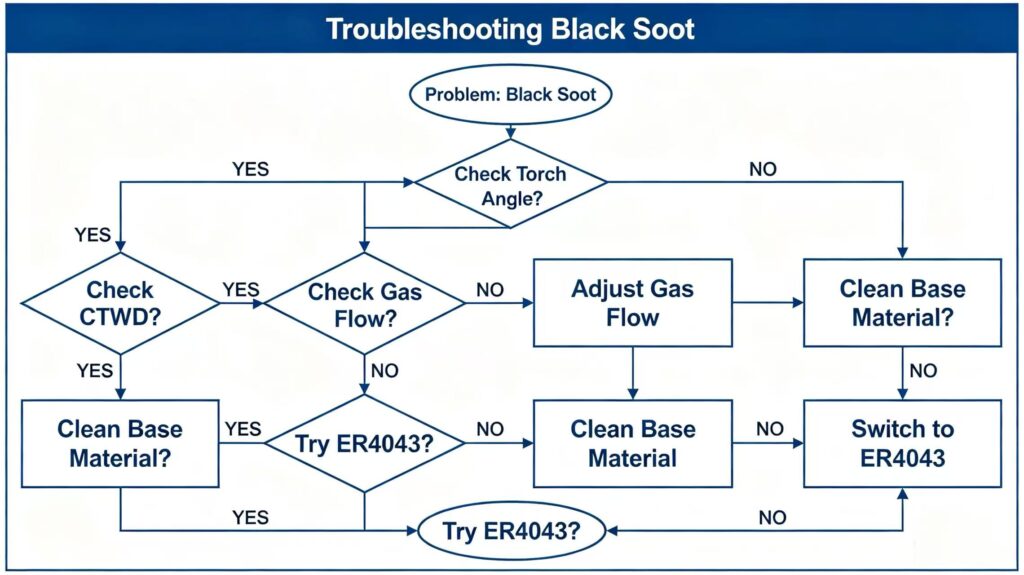

エンジニア向けクイックトラブルシューティングフローチャート:
黒い煤を見つけた場合は、この決定木を使用してください。
最終まとめ：覚えておくべきこと
質疑応答：
黒い煤は何ですか？ 酸化アルミニウムと酸化マグネシウムの蒸気（Al²O³とMgO）です。
なぜそうなるのか？金属蒸気が固化する前に空気に触れるからである。
なぜロボットを使うのか？ トーチの角度が不明確、CTWDのドリフト、適応型熱制御がない
#1の修正方法は何ですか？プッシュ角度を10～15°に変更してください。
#2の修正方法は何ですか？CTWDを12～15mmに短縮し、ガスレンズを追加することです。
配線を交換すべきタイミングは？ER5356の煤が残っていて、部品が陽極酸化処理されていない場合。
修正のテスト期間はどれくらいですか？変更後、20～30個の部品をテストして一貫性を確認してください。
次のステップ：
これで、ロボットによるアルミニウム溶接における黒煤を除去するためのエンジニアリング手順書が手に入りました。.
このリストから解決策を1つ選び、今日中に実行してください。テストバッチを実行し、結果を測定してください。.
次に、次の解決策に進みます。.
黒い煤は謎ではありません。ロボットの問題でもありません。これは物理学の問題であり、工学的な解決策があります。.
そして今、あなたはそれらを手に入れた。.
—
