为什么铝合金焊接会变黑？为什么机器人铝合金焊接更容易使铝合金变色：4个原因及3个经过验证的清洁焊缝修复方法

2026 年 5 月 24 日
午前8時32分

製造工場で働いている人なら、おそらく次のような厄介な矛盾に気づいているでしょう。

A manual welder picks up a torch, welds a 6061 aluminum plate, and leaves a shiny, silver bead.
The robot (programmed by engineers) runs a bead on the exact same material, and it comes out black, sooty, and dirty.

気のせいではありません。ロボットによるアルミニウム溶接は、手動溶接よりも「黒い煤」が発生しやすいのです。.

しかし、なぜでしょうか？ロボットに「スキル」が欠けているのでしょうか？いいえ。答えは、物理学、ガスの分布、そしてプログラミングの習慣にあります。.

In this guide, we will break down exactly why aluminum turns black during TIG aluminum welding and how to fix your robotic cell to get mirror-finish results.

アルミニウム溶接工程で見られるあの「黒い物質」って一体何ですか？（炭素ではありません）

まず、TIGアルミニウム溶接に関する大きな誤解を解いておきましょう。.

その黒い残留物は、アルミニウムや炭素が「燃焼」したものではありません。.

それは実際には金属蒸気です。.

The science: Aluminum and Magnesium boil at temperatures much lower than the electric arc.
The process: The arc vaporizes the metal. This vapor rises up.
The failure: If the vapor touches oxygen, it turns into Aluminum Oxide (Al²O³) and Magnesium Oxide (MgO) .
The color: These microscopic oxides scatter light differently, making them appear gray or black to the human eye.

結論: Black soot = Unprotected metal vapor.

根本的な違い：手動操作 vs. ロボット操作

TIGアルミニウム溶接製造において、, なぜ人間はきれいに溶接できるのに、ロボットは煤を出すのか？それは、トーチの角度、突き出し量、そして適応性という3つの要素に起因します。.

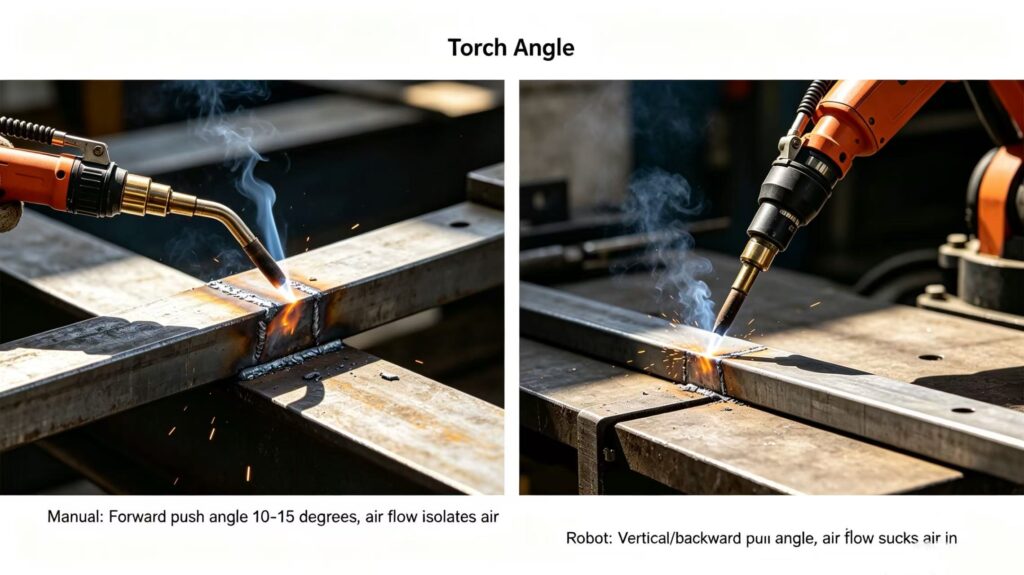

1. 「押し出し」対「引きずり」の惨事（トーチアングル）

The Manual Welder (Smart): An experienced welder always uses a “Push Angle.” They point the torch forward (10-15 degrees). This creates an aerodynamic cushion that pushes air away from the weld pool.
The Robot (Literal): Many robotic programs are taught by engineers who don’t weld. They often use a “Drag Angle” (pulling the torch) or a perpendicular angle. This creates a Venturi effect that sucks surrounding air into the gas shield. Air + Vapor = Black soot.

2. 「コンタクトチップ作動距離」（CTWD）

The Manual Welder: A human keeps the nozzle incredibly close to the metal—usually about ½ inch (12 mm) . If the gap grows, they instinctively push it back in.
The Robot: A robot follows a rigid path. If your fixture is slightly warped or the part isn’t clamped perfectly, the torch drifts away. At ¾ inch, the gas shield becomes turbulent. At 1 inch, it is non-existent. The vapor oxidizes instantly.

3. 熱入力とマグネシウム燃焼

Manual: A human can “haul ass” (move fast) or slow down based on the puddle. They regulate heat dynamically.
Robotic: Robots often run at constant travel speeds. If the speed is too slow for the amperage, you overheat the puddle. Overheating burns off Magnesium (especially in ER5356 wire), creating clouds of black Magnesium Oxide powder.

ロボットによるアルミニウム溶接の不具合を修正する方法（4つの実践的なステップ）

ロボットを解雇する必要はありません。溶接機のように再プログラムするだけでいいのです。.

ステップ1：角度を調整する（プッシュモードに切り替える）

ロボットのティーチングペンダントをすぐに開けてください。.

Change: Ensure the torch is angled 10-15 degrees “Push” (pointing into the direction of travel).
Avoid: 0 degrees (perpendicular) or “Drag” angles.
結果： The gas blanket stays intact.

ステップ2：突き出し部分を短くする

Change: Reprogram your paths so the Contact Tip to Work Distance (CTWD) is a maximum of 12 to 15 mm.
Pro Tip: If your fixture is warped, invest in through-arc seam tracking or tactile sensors. The robot must adapt to the part, not the other way around.

ステップ3：ガス設定を変更する

Increase Flow: Bump your Argon flow to 25-35 CFH (cubic feet per hour).
Add a Gas Lens: Use a gas lens (sieve) in the torch. It laminates the flow, making it “soft” and resistant to drafts, unlike standard collet bodies which are turbulent.

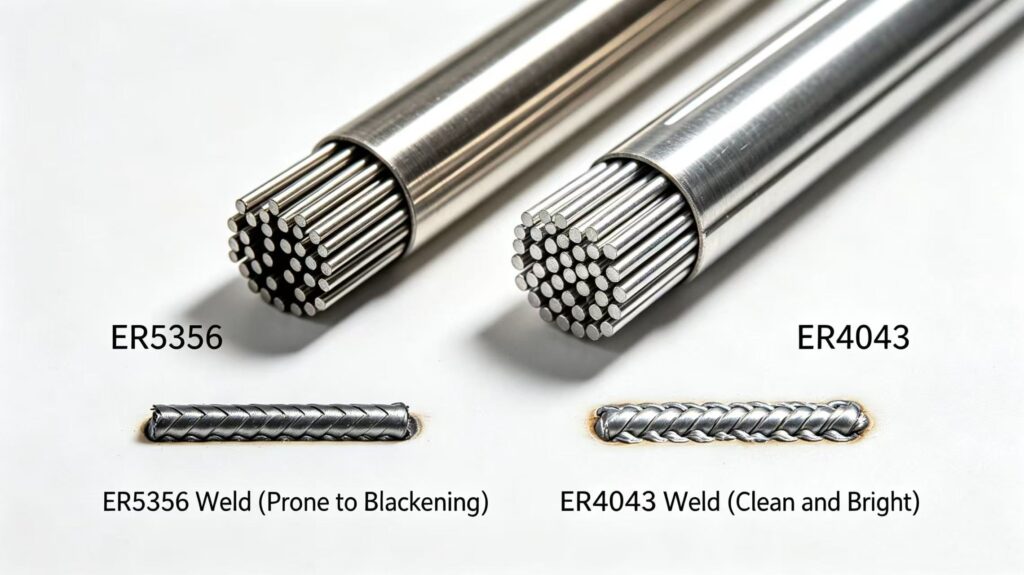

ステップ4：溶加材の変更を検討する

黒い煤が取れず、部品が海水に浸かっていない場合：

Switch from ER5356 (Mg based) to ER4043 (Si based).
Why: 4043 contains almost no Magnesium. It produces virtually no black soot, though it is slightly softer and less ductile than 5356.

溶接に問題がある場合は、カスタムTIG アルミニウム部品の溶接 Flow Wing Metal Now!より
