Engine swap e collettore turbo personalizzato. Lavoriamo con CNC una flangia di scarico turbo per adattarla all'uscita unica del tuo collettore e al modello dei bulloni del turbo.

Cos'è una flangia di scarico turbo?

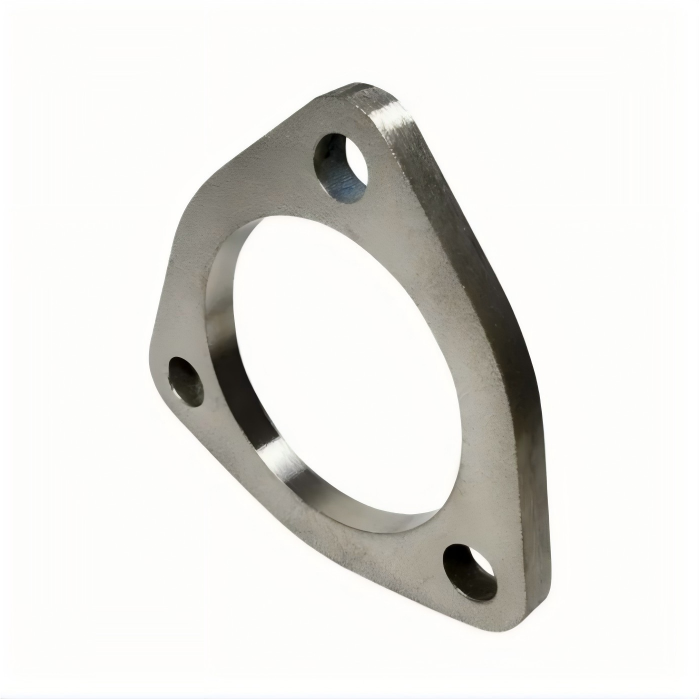

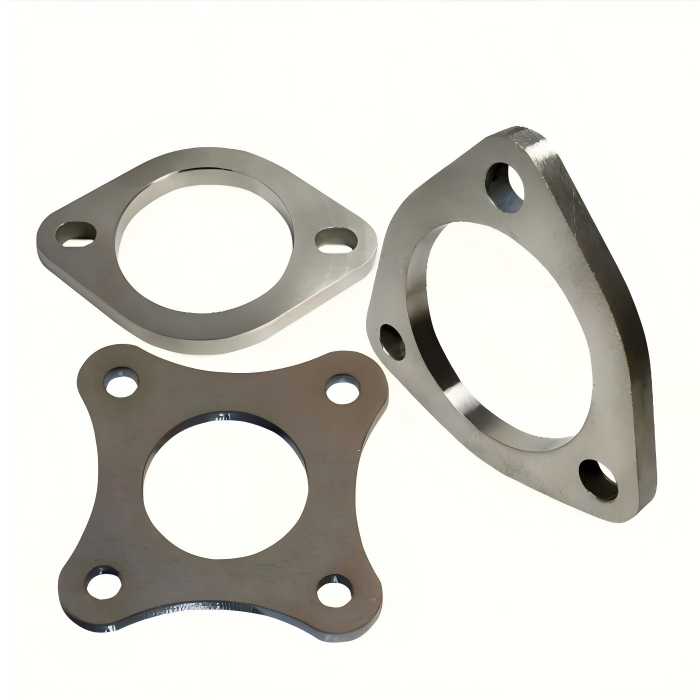

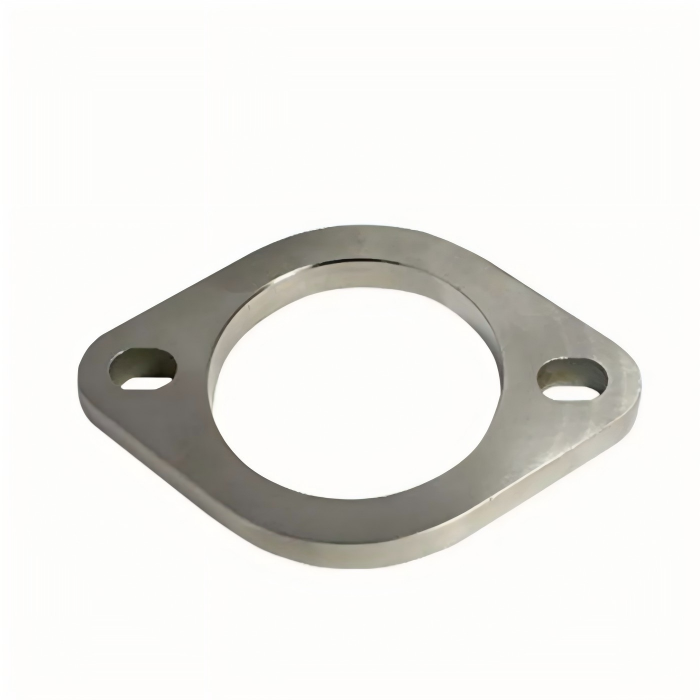

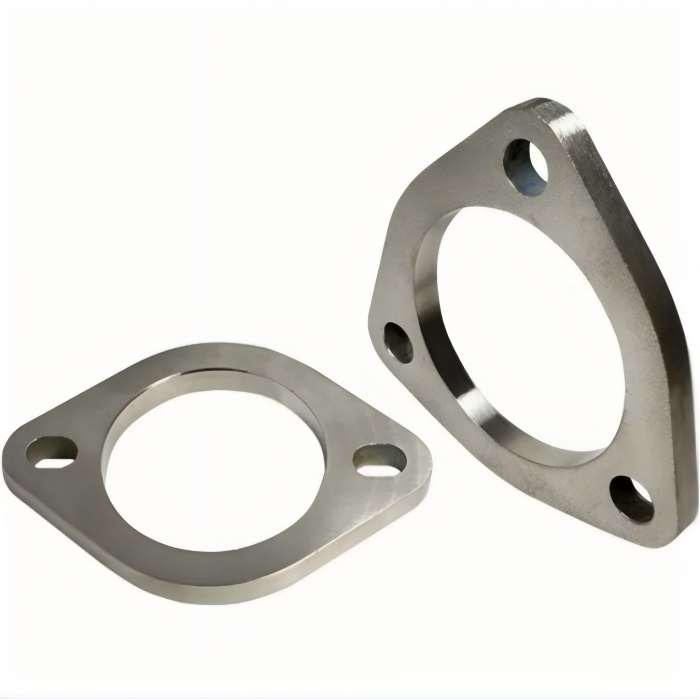

Una flangia di scarico turbo è una piastra metallica lavorata con precisione che monta il turbocompressore sul collettore di scarico lato caldo (ingresso turbina) o collega il downpipe all'uscita della turbina. Contiene fori per bulloni posizionati con precisione, un porto centrale per il flusso dei gas di scarico e spesso un porto separato per la wastegate. I tipi comuni includono T3, T4, T25, T6, V-band e design divisi (twin-scroll). Ciascuno ha specifiche distanze tra i fori dei bulloni, dimensioni del porto e requisiti di spessore.

Sebbene questi standard esistano, molti sistemi turbo personalizzati richiedono design di flange modificati o completamente originali. Una versione personalizzata lavorata con CNC garantisce un allineamento esatto del modello dei bulloni, un corretto abbinamento del porto e una selezione del materiale appropriata per temperature di scarico estreme che possono superare i 1000 gradi Celsius.

Perché le opzioni standard di flangia di scarico turbo spesso sono insufficienti?

I prodotti di flangia di scarico turbo standard sono prodotti in serie per turbocompressori comuni di Garrett, BorgWarner, Precision e Holset. Se il tuo turbo utilizza un'impronta standard T3 o T4, puoi trovare una flangia di base. Tuttavia, molti turbo moderni utilizzano modelli modificati, distanze metriche tra i bulloni o geometrie di porto uniche. Una flangia standard può avere fori per bulloni sfasati di 1 mm, impedendo l'installazione senza modifiche pericolose.

Un altro problema significativo è la qualità del materiale. Molte flange economiche sono realizzate in acciaio dolce di bassa qualità che arrugginisce, si scaglia e si deforma sotto calore elevato. La flangia può distorcersi, causando perdite di scarico e guarnizioni bruciate. I gradi di acciaio inossidabile variano ampiamente. Una versione in acciaio inossidabile 409 è accettabile, ma l'acciaio inossidabile 304 o 321 offre una resistenza al calore e una durata molto migliori.

Le flange standard sono disponibili anche in spessori limitati, tipicamente 8 mm, 10 mm o 12 mm. Una flangia più spessa resiste meglio alla deformazione ma potrebbe non adattarsi in vani motore stretti. Una flangia più sottile risparmia peso e spazio ma potrebbe deformarsi sotto calore estremo. Le opzioni standard raramente offrono lo spessore esatto richiesto dalla tua costruzione.

Inoltre, le flange standard non ospitano posizioni personalizzate del porto della wastegate, configurazioni di porto diviso (twin-scroll) con geometria del divisorio specifica o attacchi integrati per sensori di ossigeno. È qui che la personalizzazione CNC trasforma questo componente da una parte generica in un elemento di precisione del sistema turbo.

Il Vantaggio CNC: Ridefinire Cosa Può Essere una Flangia di Scarico Turbo

La lavorazione CNC ci consente di produrre una flangia di scarico turbo da materiale in piastra piena con tolleranze strette fino a ±0,05 mm sulle posizioni dei fori dei bulloni e sulle dimensioni del porto. A differenza del taglio laser o del taglio a getto d'acqua, la lavorazione CNC produce superfici di tenuta perfettamente piane, fresature precise e transizioni del porto lisce. Ogni flangia di scarico turbo che produciamo è lavorata secondo l'esatta impronta del tuo turbo e le specifiche dell'interfaccia del collettore.

Parametri Chiave di Personalizzazione per la Tua Flangia di Scarico Turbo:

Quando scegli di collaborare con noi, ogni aspetto della tua flangia di scarico turbo può essere adattato al tuo specifico turbocompressore e sistema di scarico.

Selezione del Materiale

• Acciaio Inossidabile 304: Eccellente resistenza al calore, buona resistenza alla corrosione. Ideale per la maggior parte delle applicazioni turbo prestazionali.
• Acciaio Inossidabile 321: Resistenza superiore alle alte temperature con stabilizzazione al titanio. Migliore per applicazioni di calore estremo (corse, boost elevato).
• Acciaio Inossidabile 316: Massima resistenza alla corrosione per ambienti marini o esposti al sale.
• Acciaio Inossidabile 409: Economico, adeguato per applicazioni turbo leggere.
• Acciaio Dolce (A36): Opzione economica, ma richiede rivestimento per prevenire la ruggine. Non raccomandato per calore elevato.
• Inconel: Superlega di grado aerospaziale per temperature estreme (oltre 1000°C). Solo per corse professionali.

Personalizzazione del Modello di Bulloni
Lavoriamo la tua flangia di scarico turbo con qualsiasi modello di bulloni. I modelli standard includono T3, T4, T25, T6, GT30, GT35, GT42 e Holset HX35/HX40. Progettiamo anche modelli personalizzati per turbo unici, distanze metriche tra i bulloni o layout asimmetrici.

Configurazione del Porto
La tua flangia di scarico turbo può essere lavorata con vari design di porto:

• Porto singolo rotondo o ovale
• Porto diviso (twin-scroll) con divisorio centrale
• Porto wastegate (singolo o doppio)
• Forma del porto personalizzata per un abbinamento specifico con l'alloggiamento della turbina
• Porto abbinato all'uscita specifica del tuo collettore di scarico

Spessore
Lavoriamo la tua flangia di scarico turbo a qualsiasi spessore da 6 mm a 20 mm. Gli spessori comuni includono 8 mm (leggero), 10 mm (standard), 12 mm (pesante) e 15 mm (estremo). Le flange più spesse resistono alla deformazione ma aggiungono peso e richiedono prigionieri più lunghi.

Configurazioni V-Band
Per connessioni turbo V-band, lavoriamo la tua flangia di scarico turbo come flangia adattatore V-band con scanalature lavorate con precisione per il morsetto V-band. Qualsiasi dimensione V-band da 2,5 pollici a 5 pollici.

Caratteristiche Aggiuntive
Aggiungi funzionalità alla tua flangia di scarico turbo:

• Attacchi integrati per sensori di ossigeno (O2 o wideband)
• Porte per sonde di temperatura gas di scarico (EGT)
• Piastre di montaggio e fori per bulloni della wastegate
• Porti per tubi di scarico per wastegate esterne
• Fori svasati per viti a testa cilindrica
• Fori filettati vs fori passanti
• Etichette incise (TURBO IN, WASTEGATE, ecc.)

Trattamento Superficiale
Migliora la tua flangia di scarico turbo con passivazione per acciaio inossidabile (rimuove il ferro libero, migliora la resistenza alla corrosione) o lasciala come lavorata con una finitura pulita. Per flange in acciaio dolce, offriamo zincatura o ossidazione nera, sebbene l'acciaio inossidabile sia fortemente raccomandato per applicazioni turbo.

Flessibilità di Quantità
Hai bisogno di una sola flangia di scarico turbo per un kit turbo personalizzato? O 50 unità per un collettore turbo di produzione? Non abbiamo una quantità minima d'ordine.

Applicazioni Reali che Richiedono una Flangia di Scarico Turbo Personalizzata:

• Kit Turbo Personalizzati: Costruire un sistema turbo per un motore che non è mai stato turbocompresso richiede una flangia di scarico turbo personalizzata per adattarsi al tuo collettore fabbricato.
• Aggiornamenti Turbo: Sostituire un piccolo turbo T3 con un turbo T4 più grande spesso richiede una flangia adattatrice personalizzata o una flangia di scarico turbo completamente nuova.
• Engine Swaps: Installare un motore turbocompresso in un telaio diverso può richiedere un collettore personalizzato e una flangia di scarico turbo personalizzata per un corretto montaggio.
• Configurazioni Twin Turbo: Configurazioni twin turbo complesse spesso richiedono flange personalizzate con divisioni dei porti specifiche e integrazione della wastegate.
• Applicazioni da Corsa: Auto da drag racing, time attack e drift richiedono flange più spesse e trattate termicamente in acciaio inox 321 o Inconel.
• Prestazioni Diesel: Gli aggiornamenti turbo per Cummins, Duramax e Powerstroke spesso richiedono progetti di flangia di scarico turbo personalizzati non disponibili in commercio.
• Restauri Turbo Vintage: Turbocompressori più vecchi come Rajay, AiResearch o IHI hanno modelli di flangia obsoleti che richiedono reverse engineering.

In ogni caso, una flangia di scarico turbo standard non si adatterebbe o fallirebbe in condizioni operative. La nostra soluzione personalizzata CNC fornisce esattamente ciò di cui il tuo sistema turbo ha bisogno.

Come Funziona il Nostro Processo di Personalizzazione CNC per Flangia di Scarico Turbo:

Fase 1: Condividi le tue specifiche

Fornisci i dettagli del modello dei bulloni del turbocompressore (spaziatura dei bulloni e specifiche della filettatura), geometria del porto, spessore target, preferenza del materiale e qualsiasi caratteristica richiesta come bussola per sonda lambda o predisposizioni per wastegate. Guarnizioni esistenti o flange usate possono anche essere fornite per reverse engineering e verifica dimensionale.

Fase 2: Revisione Ingegneristica

Il nostro team di ingegneri valuta il progetto per idoneità del materiale, condizioni di carico termico, integrità strutturale e producibilità. Vengono fornite raccomandazioni per ottimizzare spessore, prestazioni di tenuta e durabilità a lungo termine sotto cicli termici di scarico.

Passo 3: Selezione del Materiale

I materiali disponibili includono acciaio inox 304, acciaio inox 321, acciaio inox 316, acciaio inox 409, acciaio dolce e Inconel per applicazioni a temperature estremamente elevate. La selezione del materiale si basa sulla resistenza termica, sull'ambiente corrosivo e sui requisiti prestazionali.

Fase 4: Lavorazione CNC

La produzione viene eseguita su attrezzature di fresatura CNC di precisione. I modelli dei bulloni vengono lavorati a coordinate esatte, le aperture dei porti vengono tagliate secondo specifica e caratteristiche opzionali come svasature, fori filettati o predisposizioni per sensori vengono integrate come richiesto.

Step 5: Quality Inspection

Ogni componente viene sottoposto a verifica dimensionale, inclusi posizionamento dei fori dei bulloni, allineamento dei porti, planarità della superficie e accuratezza geometrica complessiva per garantire corretto montaggio e prestazioni di tenuta.

Passaggio 6: Pulizia e Consegna

Le parti finite vengono sbavate, pulite e, dove applicabile, passivate per i materiali in acciaio inox. I componenti vengono poi accuratamente imballati per la spedizione.

Domande Frequenti sulla Flangia di Scarico Turbo:

D1: Qual è il materiale migliore per una flangia di scarico turbo?
L'acciaio inox 321 offre la migliore combinazione di resistenza al calore, robustezza e costo per la maggior parte delle applicazioni turbo prestazionali. Per le corse estreme, l'Inconel è superiore.

D2: Potete realizzare una flangia di scarico turbo dalla mia guarnizione?
Sì. Inviaci la tua guarnizione turbo e lavoreremo a CNC una flangia di scarico turbo che corrisponde esattamente.

D3: Quale spessore mi serve per 600 cavalli?
Per 600 CV, si consiglia una flangia di scarico turbo in acciaio inox 304 o 321 spessa 10 mm o 12 mm.

D4: Offrite flange adattatrici da T4 a T3?
Sì. Possiamo lavorare progetti di flangia di scarico turbo a gradini o adattatori per convertire tra diverse impronte turbo.

D5: Qual è la quantità minima d'ordine?
Nessun minimo. Lavoriamo una singola flangia di scarico turbo per la tua costruzione turbo personalizzata.
