Engine swap o performance build Necessita una piastra adattatrice per corpo farfallato Noi la lavoriamo CNC da alluminio in billetta per una tenuta ermetica perfetta ogni volta.

Cos'è una piastra adattatrice per corpo farfallato?

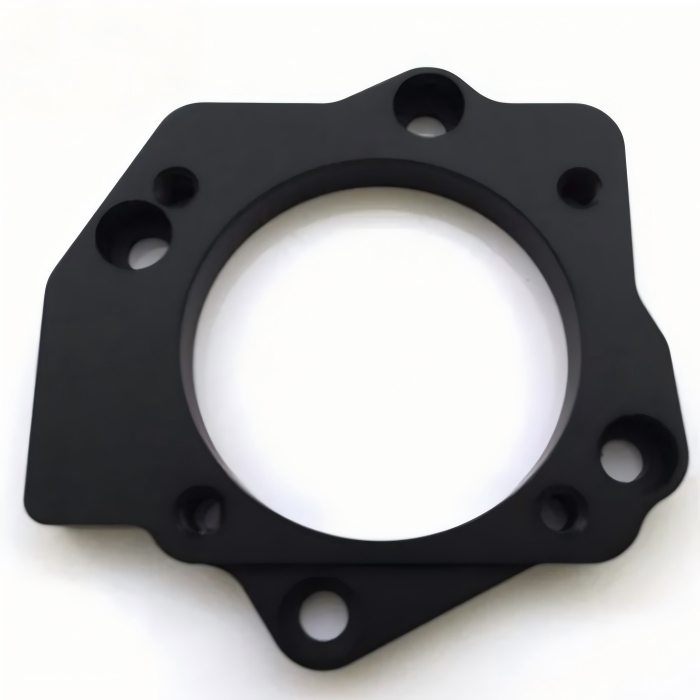

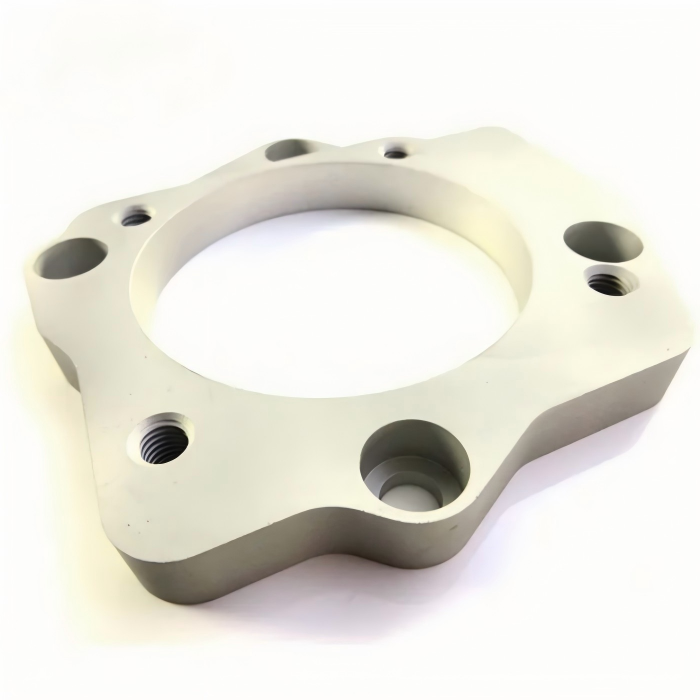

Una piastra adattatrice per corpo farfallato è un distanziale metallico lavorato che si monta tra il corpo farfallato e il collettore di aspirazione. Il suo compito principale è adattare schemi di bulloni o diametri di alesaggio non corrispondenti. Ad esempio, potresti avere un corpo farfallato aftermarket da 90mm con un modello a quattro bulloni, ma il tuo collettore di aspirazione ha un modello a tre bulloni progettato per un'unità da 75mm. Una piastra adattatrice per corpo farfallato risolve questo problema fornendo l'interfaccia di montaggio corretta su ciascun lato.

Queste piastre fungono anche da distanziali per aumentare il volume del plenum, sollevare il corpo farfallato per una migliore distanza dal cofano o correggere l'angolo del corpo farfallato per un funzionamento più fluido del cavo o del collegamento. Una piastra adattatrice per corpo farfallato di qualità è lavorata piatta su entrambi i lati per garantire una tenuta ermetica, con fori passanti o filettati posizionati con precisione per l'hardware di montaggio.

Perché le opzioni standard di piastra adattatrice per corpo farfallato spesso sono insufficienti?

I prodotti di piastra adattatrice per corpo farfallato standard sono progettati per le combinazioni più comuni, come LS a LS3, Ford a Holley o Honda B-series a corpi farfallati aftermarket. Se la tua combinazione è meno comune, sei sfortunato. Forse stai adattando un corpo farfallato Bosch a un collettore di aspirazione personalizzato. Forse stai montando un corpo farfallato drive-by-wire su un collettore più vecchio a comando meccanico. Forse hai bisogno di uno spessore specifico per liberare un sensore o una staffa. Le piastre adattatrici standard non offrono queste opzioni.

Un altro problema è il materiale e la qualità. Molte piastre adattatrici generiche sono tagliate al laser da lamiera di alluminio piana senza alcuna lavorazione. Le superfici non sono perfettamente piatte, causando perdite di vuoto. I fori sono semplicemente punzonati, non svasati per viti a testa cilindrica. I diametri di alesaggio sono approssimativi, non abbinati al tuo specifico alesaggio del corpo farfallato. Una piastra adattatrice per corpo farfallato economica potrebbe farti funzionare, ma perdite di vuoto e una scarsa tenuta causeranno problemi al minimo, spie del motore accese e frustranti problemi di prestazioni.

Le piastre standard mancano anche di flessibilità nella portatura. Se l'alesaggio del tuo corpo farfallato è più grande dell'apertura del collettore, hai bisogno di un adattatore conico o a gradini. Le piastre standard raramente offrono questa caratteristica. È qui che la personalizzazione CNC trasforma la piastra adattatrice per corpo farfallato da un distanziale generico in un componente di precisione del motore.

Il Vantaggio CNC: Ridefinire Cosa Può Essere una Piastra Adattatrice per Corpo Farfallato:

La lavorazione CNC ci consente di produrre una piastra adattatrice per corpo farfallato con tolleranze strette fino a ±0,05mm sulle posizioni dei fori e ±0,1mm sui diametri di alesaggio. A differenza del taglio laser o a getto d'acqua, la lavorazione CNC produce superfici di tenuta perfettamente piatte, svasature accurate e transizioni di alesaggio lisce. Ogni piastra adattatrice per corpo farfallato che produciamo parte da una billetta solida di alluminio o acciaio inossidabile e viene lavorata con precisione secondo le tue specifiche esatte.

Parametri Chiave di Personalizzazione per la Tua Piastra Adattatrice per Corpo Farfallato:

Quando scegli di collaborare con noi, ogni aspetto della tua piastra adattatrice per corpo farfallato può essere adattato alla tua combinazione di motore.

Selezione del Materiale

• Alluminio 6061: Leggero, resistente alla corrosione, facile da lavorare. Perfetto per quasi tutte le applicazioni automobilistiche.
• Alluminio 7075: Maggiore resistenza per applicazioni ad alta vibrazione o da corsa dove si desidera una durabilità extra.
• Acciaio Inossidabile 304: Per durabilità estrema o quando hai bisogno di una piastra più sottile con alta resistenza.
• Alluminio 5052: Eccellente resistenza alla corrosione per applicazioni marine o fuoristrada.

Personalizzazione del Modello di Bulloni
Questa è la caratteristica più critica. Lavoriamo la tua piastra adattatrice per corpo farfallato con qualsiasi modello di bulloni sul lato del corpo farfallato e qualsiasi modello di bulloni sul lato del collettore. I modelli comuni includono 4 bulloni LS, 3 bulloni Ford, 6 bulloni Honda, 4 bulloni GM, 4 bulloni Holley e molti altri. Possiamo anche abbinare modelli di fabbrica insoliti o configurazioni personalizzate.

Diametro di Alesaggio e Conicità
Gli alesaggi nella tua piastra adattatrice per corpo farfallato devono corrispondere o fare da transizione tra il tuo corpo farfallato e il collettore. Le opzioni includono:

• Alesaggio dritto: Stesso diametro in alto e in basso
• Alesaggio a gradini: Alesaggio superiore più grande che corrisponde al corpo farfallato, alesaggio inferiore più piccolo che corrisponde al collettore
• Alesaggio conico: Transizione conica liscia tra diversi diametri
• Ingresso arrotondato: Per un flusso d'aria migliorato nel collettore

Spessore della Piastra
Gli spessori standard vanno da 0,25 pollici a 1 pollice. Una piastra adattatrice per corpo farfallato più sottile fornisce una conversione di base del modello. Una piastra più spessa aggiunge volume al plenum, solleva il corpo farfallato per la distanza dal cofano o allontana il corpo farfallato dalle fonti di calore. Lavoriamo a qualsiasi spessore tu specifichi.

Configurazione dell'Hardware di Montaggio
Personalizziamo come si fissa la tua piastra adattatrice per corpo farfallato. Le opzioni includono:

• Fori passanti per bulloni dal lato del collettore
• Fori filettati per bulloni dal lato del corpo farfallato
• Svasature per viti a testa cilindrica (a filo o incassate)
• Helicoil o inserti filettati per applicazioni ad alto utilizzo
• Fori per prigionieri per montaggio in stile fabbrica

Abbinamento della Porta e Superfici della Guarnizione
Lavoriamo scanalature per guarnizioni o superfici di tenuta lisce su entrambe le facce della tua piastra adattatrice per corpo farfallato. Possiamo anche abbinare la porta degli alesaggi alle tue guarnizioni specifiche per un flusso d'aria ininterrotto.

Caratteristiche Aggiuntive
Aggiungi caratteristiche alla tua piastra adattatrice per corpo farfallato secondo necessità:

• Porte per vuoto per servofreno o sensore MAP
• Passaggi IAC (controllo aria al minimo)
• Fori per passaggio liquido refrigerante per corpi farfallati riscaldati
• Attacchi per montaggio sensori TPS o IAT
• Fori per montaggio staffa cavo
• Incisione di logo o testo

Trattamento Superficiale
Migliora la tua piastra adattatrice per corpo farfallato con anodizzazione trasparente (preserva l'aspetto lavorato), anodizzazione nera (aspetto stealth) o verniciatura a polvere in colori personalizzati.

Flessibilità di Quantità
Hai bisogno di una sola piastra adattatrice per corpo farfallato per il tuo progetto auto personale? O 100 unità per un'azienda di parti performanti? Non abbiamo una quantità minima d'ordine.

Applicazioni Reali che Richiedono una Piastra Adattatrice per Corpo Farfallato Personalizzata:

• Engine Swaps: Adattamento di un corpo farfallato moderno drive-by-wire a un collettore di aspirazione classico. Le sostituzioni comuni includono motori LS in auto più vecchie o HEMI moderni in Mopar d'epoca.
• Aggiornamenti delle Prestazioni: Installazione di un corpo farfallato più grande da 90mm o 102mm su un collettore di aspirazione originale o aftermarket progettato per 75mm o 80mm.
• Induzione Forzata: Distanziamento del corpo farfallato dal collettore di aspirazione per creare volume del plenum o consentire spazio per il montaggio della valvola di scarico.
• Conversioni da Carburatore a EFI: Adattamento di un corpo farfallato a un collettore di aspirazione a carburatore utilizzando una piastra adattatrice per corpo farfallato.
• Fabbricazione su Misura: Collettori di aspirazione unici costruiti per auto da corsa, buggy fuoristrada o veicoli prototipo necessitano di piastre adattatrici personalizzate.
• Messa a Punto Import: Adattamento di corpi farfallati aftermarket a motori giapponesi (Honda, Nissan, Toyota, Subaru, Mitsubishi) con modelli di bullonatura unici di fabbrica.
• Prestazioni Europee: Adattamento di corpi farfallati Bosch, Marelli o BMW a collettori di aspirazione aftermarket.

In ogni caso, una piastra adattatrice per corpo farfallato generica non andrebbe bene. La nostra soluzione personalizzata CNC fornisce esattamente ciò di cui la tua costruzione ha bisogno.

Come Funziona il Nostro Processo di Personalizzazione CNC per la Piastra Adattatrice per Corpo Farfallato:

Fase 1: Condividi le tue specifiche
Fornisci i modelli di bullonatura (distanza tra i bulloni e dimensioni delle filettature) per il tuo corpo farfallato e il tuo collettore di aspirazione. Dicci i diametri dell'alesaggio di entrambi i componenti. Specifica lo spessore desiderato, il materiale e qualsiasi caratteristica aggiuntiva come porte per vuoto o controalesature.

Fase 2: Revisione Ingegneristica
Esaminiamo il tuo progetto di piastra adattatrice per corpo farfallato. Se hai un file CAD, fantastico. In caso contrario, possiamo aiutarti a creare un disegno a partire dalle misurazioni. Forniamo feedback gratuito sul progetto.

Fase 3: Selezione del Materiale e della Finitura
Scegli alluminio 6061, alluminio 7075 o acciaio inossidabile. Seleziona l'anodizzazione o altra finitura se desiderato.

Fase 4: Lavorazione CNC
La tua piastra adattatrice per corpo farfallato viene lavorata con precisione sulle nostre fresatrici CNC. I fori dei bulloni sono posizionati con precisione. Gli alesaggi sono lavorati a diametri esatti. Le superfici di tenuta sono finite piatte.

Step 5: Quality Inspection
Ogni piastra adattatrice per corpo farfallato viene ispezionata per accuratezza della posizione dei fori, concentricità dell'alesaggio e planarità della superficie. Garantiamo che il tuo adattatore sigillerà perfettamente.

Step 6: Delivery
La tua piastra personalizzata viene pulita, imballata e spedita pronta per essere imbullonata.

Domande Frequenti sulla Piastra Adattatrice per Corpo Farfallato:

D1: Potete realizzare una piastra adattatrice per corpo farfallato dalla mia guarnizione?
Sì. Inviaci la guarnizione del corpo farfallato e la guarnizione del collettore. Misureremo entrambe e lavoreremo una piastra adattatrice per corpo farfallato che corrisponda esattamente.

D2: Qual è lo spessore minimo per un adattatore affidabile?
Per l'alluminio, 0,25 pollici (6,35 mm) è sufficiente per la conversione del modello. Piastre più sottili rischiano di deformarsi.

D3: Potete aggiungere un alesaggio conico per adattare dimensioni diverse?
Sì. Se l'alesaggio del tuo corpo farfallato è più grande dell'apertura del tuo collettore, possiamo lavorare un alesaggio a gradini o conico nella tua piastra adattatrice per corpo farfallato per una transizione fluida del flusso d'aria.

D4: Offrite adattatori per corpo farfallato drive-by-wire?
Sì. Possiamo lavorare superfici di montaggio e modelli di fori per corpi farfallati elettronici inclusi LS, Coyote e molti altri.

D5: Qual è la quantità minima d'ordine?
Nessun minimo. Lavoriamo una singola piastra adattatrice per corpo farfallato per la tua auto da progetto.
