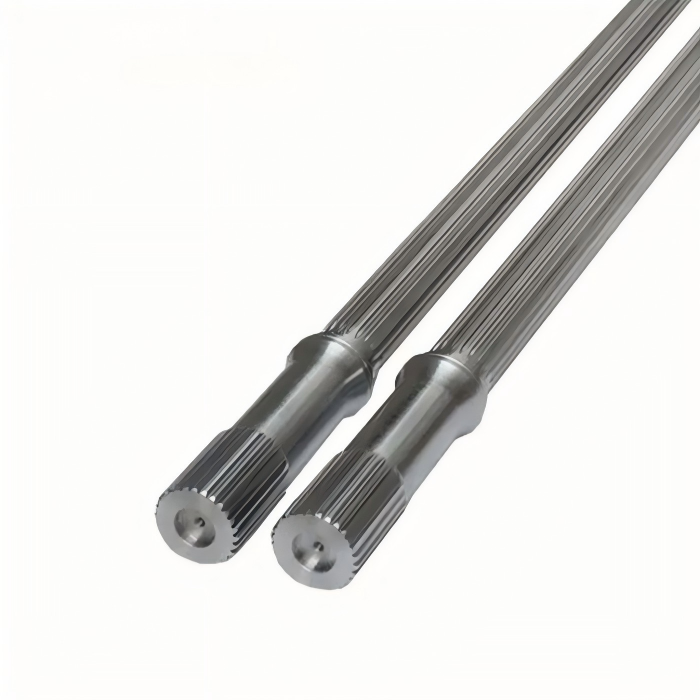

Qu'est-ce qu'un arbre cannelé ?

Un arbre cannelé est un composant mécanique avec des nervures longitudinales (cannelures) qui s'engrènent avec des rainures correspondantes dans une pièce d'accouplement telle qu'un engrenage, un moyeu ou un roulement. Contrairement aux arbres clavetés qui utilisient une seule clavette pour transmettre le couple, les arbres cannelés répartissent la contrainte sur plusieurs dents, ce qui offre une plus grande durabilité, une capacité de charge plus élevée et une transmission de couple supérieure. Les multiples points de contact assurent également un meilleur centrage de l'arbre, réduisant les vibrations et l'usure.

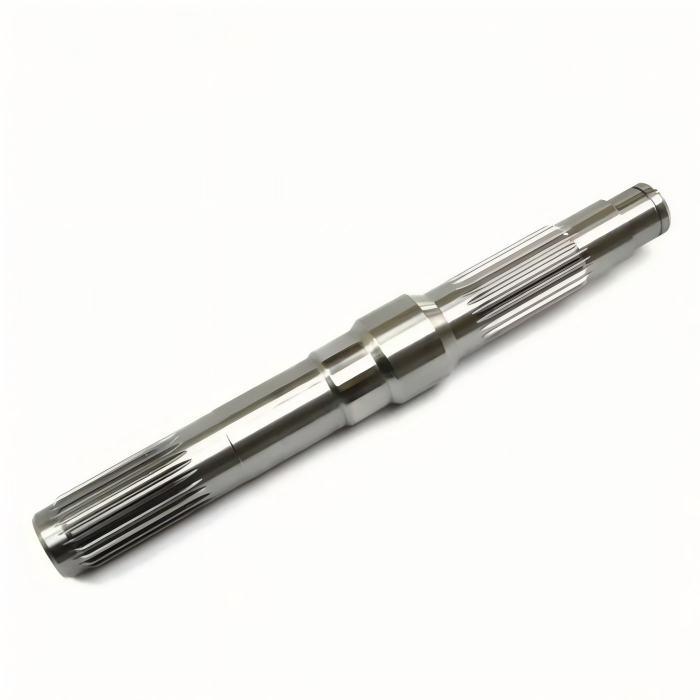

L'arbre cannelé est caractérisé par son profil de cannelure, sa géométrie de dent et ses dimensions générales. Les caractéristiques typiques incluent des dents de cannelure rectifiées de précision pour un engagement en douceur, des surfaces traitées thermiquement pour la résistance à l'usure et un usinage d'extrémité pour le montage. Les arbres cannelés sont disponibles en divers profils, notamment les types en développante, à côtés droits, dentelés et hélicoïdaux, chacun offrant des avantages spécifiques pour différentes applications.

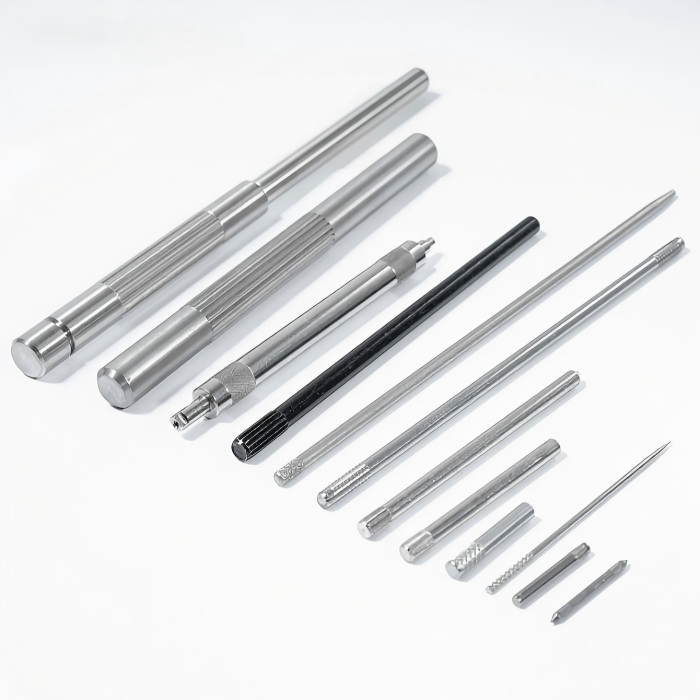

Pourquoi choisir des arbres cannelés CNC personnalisés ?

Les arbres cannelés standard peuvent ne pas toujours convenir à votre application spécifique. Les longueurs, profils de cannelure ou matériaux standard peuvent ne pas correspondre à vos exigences de conception. Les arbres cannelés CNC personnalisés offrent la solution parfaite pour les applications nécessitant un ajustement précis.

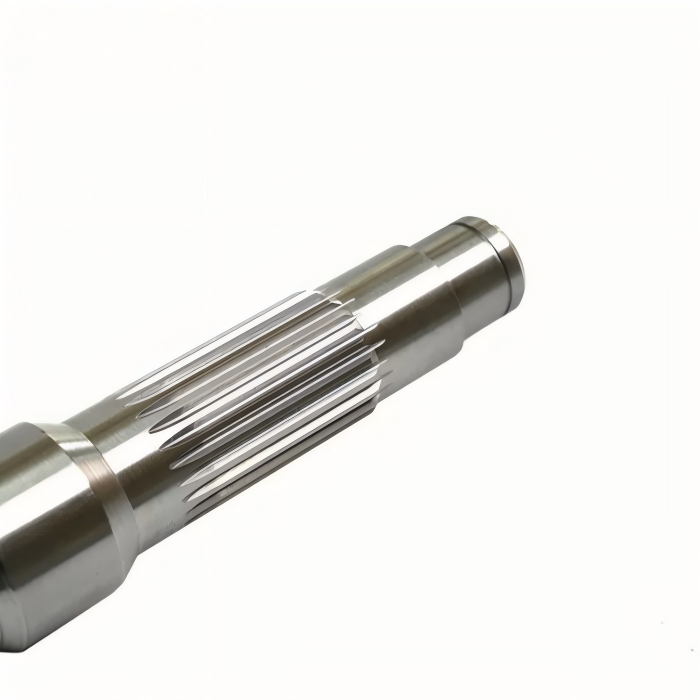

Avec l'usinage CNC, chaque aspect de l'arbre cannelé peut être personnalisé. Le profil de cannelure peut être adapté à vos besoins spécifiques. La longueur peut être ajustée pour votre assemblage. Le matériau peut être sélectionné pour la résistance, la résistance à la corrosion ou le poids. Le traitement thermique peut être adapté pour la durabilité. Des caractéristiques supplémentaires telles que des extrémités filetées, des rainures de clavette ou des trous transversaux peuvent être ajoutées.

Notre processus d'usinage CNC garantit que chaque arbre cannelé atteint des tolérances serrées, généralement à ±0,01 mm, avec un excellent état de surface et une qualité constante sur chaque pièce, des prototypes aux séries de production à grand volume.

Matériaux pour arbres cannelés personnalisés :

Le choix du matériau pour un arbre cannelé dépend des exigences de charge, de l'environnement d'exploitation et des besoins de résistance à l'usure.

L'acier allié (4140, 4340) est le matériau le plus courant pour les arbres cannelés. Ces nuances offrent une résistance élevée, une excellente résistance à la fatigue et une bonne résistance à l'usure après traitement thermique. Ils conviennent aux transmissions automobiles, aux boîtes de vitesses industrielles et aux machines lourdes.

L'acier au carbone (1045, 1144) offre une bonne résistance à moindre coût. Convient aux applications légères à moyennes où une résistance extrême à l'usure n'est pas requise.

L'acier inoxydable (303, 304, 316) offre une résistance à la corrosion pour les applications marines, de transformation alimentaire et médicales.

Le titane offre un rapport résistance/poids exceptionnel et une excellente résistance à la corrosion. Idéal pour les applications aérospatiales et hautes performances.

L'Inconel offre une résistance à haute température et une résistance à la corrosion pour les environnements extrêmes tels que les moteurs à réaction et les turbines à gaz.

Profils de cannelure :

Les cannelures en développante sont le profil le plus courant et sont normalisées pour les applications à charge élevée. Les dents coniques réduisent la concentration de contrainte et assurent un engagement en douceur. Ce profil est largement utilisé dans les transmissions automobiles et les boîtes de vitesses industrielles.

Les cannelures à côtés droits sont plus simples à produire mais moins efficaces que les cannelures en développante. Elles conviennent aux applications à couple plus faible où le coût est une préoccupation principale.

Les cannelures dentelées sont conçues pour un alignement de précision plutôt que pour une transmission de couple élevée. Elles sont souvent utilisées dans les applications de positionnement et d'indexation.

Les cannelures hélicoïdales offrent un transfert de couple en douceur et s'adaptent au mouvement axial. Elles sont idéales pour les systèmes aérospatiaux et la robotique où un mouvement fluide est essentiel.

Processus de Fabrication :

La production d'un arbre cannelé suit une séquence précise d'opérations en fonction du type de cannelure et de la précision requise.

Le taillage par fraise-mère utilise une fraise-mère à cannelures sur une fraiseuse ou une machine à tailler les engrenages pour couper les cannelures. Cette méthode offre une productivité et une précision élevées, adaptée à la production en série de cannelures en développante.

Le fraisage utilise une fraise de formage spéciale sur une fraiseuse universelle. Cette méthode convient à la production de pièces uniques et de petits lots lorsque le coût de l'outillage est une préoccupation.

La rectification utilise une meule de formage pour les arbres cannelés trempés ou les arbres nécessitant une précision plus élevée. Cette méthode atteint les tolérances les plus serrées et les meilleurs états de surface.

Le martelage à froid (également connu sous le nom de laminage de cannelures) est une méthode de déformation plastique qui forme les cannelures par martelage à grande vitesse. L'efficacité est environ 5 fois supérieure à celle du fraisage et produit une surface écrouie.

Applications des arbres cannelés personnalisés :

Transmissions automobiles :

Les arbres cannelés jouent un rôle essentiel dans les transmissions, les différentiels, les boîtes de transfert et les ensembles d'arbres de transmission. Leur profil denté permet une transmission efficace du couple tout en s'adaptant à un mouvement axial limité, contribuant à assurer une transmission de puissance fluide et fiable.

Boîtes de vitesses industrielles :

Ces composants de transmission de puissance sont largement utilisés pour connecter les moteurs électriques, les réducteurs et les ensembles de boîtes de vitesses dans les équipements industriels lourds. Les applications courantes incluent les convoyeurs, les pompes, les compresseurs, les machines d'emballage et les machines-outils.

Systèmes aéronautiques :

Les arbres cannelés usinés de précision sont utilisés dans les systèmes de commandes de vol, les mécanismes de train d'atterrissage, les entraînements d'accessoires moteur et d'autres applications aérospatiales où la résistance, la fiabilité et la précision dimensionnelle sont essentielles.

Robotique :

Les composants d'entraînement de haute précision soutiennent un transfert de mouvement précis dans les bras robotiques, les servomoteurs, les systèmes de positionnement automatisés et les équipements d'automatisation industrielle, contribuant à un contrôle de mouvement reproductible et précis.

Nos capacités d'usinage CNC :

Notre installation est équipée de centres de tournage et de fraisage CNC avancés capables de produire des arbres cannelés selon les normes les plus élevées. Nous proposons le taillage par fraise-mère, le brochage, la rectification et les traitements thermiques en interne. Nous prenons en charge des quantités de prototypes aussi faibles qu'une pièce et des séries de production de milliers d'unités. Notre contrôle qualité comprend l'inspection dimensionnelle, les tests de dureté et la vérification de l'état de surface.

Foire aux questions :

Q : À quoi sert un arbre cannelé ?
R : Un arbre cannelé est conçu pour transmettre un couple entre des composants connectés tout en permettant un mouvement axial si nécessaire. Il est couramment utilisé dans les systèmes de transmission, les boîtes de vitesses, les transmissions et les systèmes de transmission de puissance industrielle.

Q : Quels matériaux peuvent être utilisés pour les arbres cannelés ?
R : Les matériaux courants incluent l'acier allié 4140, l'acier allié 4340, l'acier inoxydable, le titane et l'Inconel. Le choix du matériau dépend des exigences de charge, de l'environnement d'exploitation et des conditions de température.

Q : Quelle est la différence entre les cannelures à développante et les cannelures à côtés droits ?
R : Les cannelures à développante présentent un profil de dent normalisé qui répartit la charge plus uniformément et réduit la concentration de contraintes. Les cannelures à côtés droits sont de conception plus simple mais sont généralement utilisées dans des applications moins exigeantes.

Q : Quelles tolérances pouvez-vous atteindre sur les arbres cannelés ?
R : Nous pouvons usiner des arbres cannelés avec des tolérances aussi serrées que ±0,01 mm et atteindre des états de surface jusqu'à Ra 0,4 μm pour les applications de précision.

Q : Fournissez-vous des services de traitement thermique ?
R : Oui. Nous proposons des procédés de cémentation, de trempe par induction, de nitruration et de trempe à cœur pour améliorer la résistance à l'usure et prolonger la durée de vie.

Conclusion :

Un arbre cannelé est un composant essentiel pour les systèmes de transmission de puissance, permettant le transfert de couple avec une capacité de mouvement axial. Lorsque les options standard ne répondent pas à vos besoins, les arbres cannelés usinés sur mesure CNC offrent la solution parfaite. Grâce à nos capacités d'usinage de précision, nos options de matériaux et notre engagement envers la qualité, nous livrons des arbres qui s'adaptent parfaitement et fonctionnent de manière fiable.
