Was ist eine elektrische Kühlplatte?

Eine elektrische Kühlplatte ist ein flaches, wärmeleitendes Gerät, das Wärme von elektronischen Komponenten durch Leitung an einen integrierten Flüssigkeitskühlkanal oder direkt an die Umgebungsluft abführt. Im Gegensatz zu einem einfachen Kühlkörper, der ausschließlich auf natürliche Konvektion angewiesen ist, kann die elektrische Kühlplatte für Hochleistungsanwendungen flüssigkeitsgekühlt oder für mittlere Leistungsanwendungen lüftergekühlt werden. Sie wird in der Regel direkt auf wärmeerzeugenden Komponenten montiert, wobei Wärmeleitmaterial verwendet wird, um den Wärmewiderstand zu minimieren.

Die elektrische Kühlplatte zeichnet sich durch ihre flache Montagefläche, integrierte Strömungskanäle (bei Flüssigkeitsversionen) und hohe Wärmeleitfähigkeit aus. Typische Merkmale umfassen eine glatte, flache Montagefläche zur Befestigung von Komponenten, interne Flüssigkeitskanäle für den Kühlmittelfluss, Einlass- und Auslassanschlüsse für Schlauchverbindungen (Flüssigkeitstyp), Rippenstrukturen zur Luftkühlung (passiver Typ) sowie Gewindeeinsätze oder Montagelöcher zur sicheren Befestigung. Die Dicken reichen typischerweise von 2 mm bis 20 mm, wobei kundenspezifische Größen erhältlich sind. Die elektrische Kühlplatte verhindert Überhitzung, verlängert die Lebensdauer der Komponenten und ermöglicht höhere Leistungsdichten in der modernen Elektronik.

Wie eine elektrische Kühlplatte funktioniert:

Die elektrische Kühlplatte arbeitet nach dem Prinzip der Leitung und Konvektion. Die von elektronischen Komponenten erzeugte Wärme leitet durch das Wärmeleitmaterial in die Basis der Kühlplatte. Bei flüssigkeitsgekühlten Versionen wird die Wärme dann an das durch die internen Kanäle fließende Kühlmittel übertragen. Das Kühlmittel transportiert die Wärme zu einem entfernten Kühler, wo sie an die Umgebung abgegeben wird. Bei luftgekühlten Versionen wird die Wärme an die Rippenoberflächen übertragen und an die Umgebungsluft abgegeben, entweder durch natürliche Konvektion oder durch erzwungenen Luftstrom eines Lüfters.

Die Kühlleistung einer elektrischen Kühlplatte hängt von mehreren Faktoren ab: Die Durchflussrate bestimmt, wie viel Kühlmittel pro Minute durch die Platte fließt, die Kühlmitteltemperatur beeinflusst die Temperaturdifferenz, die den Wärmetransport antreibt, die Kanalgeometrie beeinflusst den Wärmeübergangskoeffizienten und den Druckabfall, und die Wärmeleitfähigkeit des Basismaterials bestimmt, wie schnell sich die Wärme von der Komponente zum Kühlmittel ausbreitet. Fortschrittliche Designs verwenden Turbulatoren oder Stiftrippen, um die Wärmeübertragung zu verbessern und die thermische Leistung zu steigern.

Warum eine kundenspezifisch CNC-gefräste elektrische Kühlplatte wählen?

Standard-Kühlplatten passen möglicherweise nicht immer zu Ihrer spezifischen Anwendung. Standardgrößen, Kanalgeometrien oder Materialien entsprechen möglicherweise nicht Ihren thermischen Anforderungen. Kundenspezifisch CNC-gefräste elektrische Kühlplattenkomponenten bieten die perfekte Lösung für Anwendungen, die ein präzises Wärmemanagement erfordern.

Mit der CNC-Bearbeitung kann jeder Aspekt der elektrischen Kühlplatte nach Ihren genauen Spezifikationen angepasst werden. Die Größe kann an Ihre Komponentengrundfläche angepasst werden. Die Kanalgeometrie kann für Ihre Durchflussrate und Druckabfallanforderungen optimiert werden. Das Material kann hinsichtlich Wärmeleitfähigkeit, Gewicht und Korrosionsbeständigkeit ausgewählt werden. Das Montagemuster kann an Ihre Ausrüstung angepasst werden. Zusätzliche Merkmale wie O-Ring-Nuten, Gewindeeinsätze oder Montagelöcher können hinzugefügt werden.

Unser CNC-Bearbeitungsprozess stellt sicher, dass jede elektrische Kühlplatte enge Toleranzen erreicht, typischerweise innerhalb von ±0,05 mm, mit hervorragender Oberflächengüte und gleichbleibender Qualität bei jedem Teil, von Prototypen bis hin zu Serienproduktionen.

Materialien für kundenspezifische elektrische Kühlplatten:

Die Wahl des Materials für eine elektrische Kühlplatte hängt von den Anforderungen an Wärmeleitfähigkeit, Gewicht und Kosten ab.

Aluminium Aluminium.

Kupfer ist das gebräuchlichste Material für Kühlplatten. Die Legierungen 6061 und 6063 bieten eine gute Wärmeleitfähigkeit (200-220 W/m·K), eine leichte Bauweise, hervorragende Bearbeitbarkeit und Korrosionsbeständigkeit. Eloxieren kann zusätzlichen Oberflächenschutz bieten. Aluminium-Kühlplatten eignen sich für die meisten Anwendungen, einschließlich EV-Batterien, Wechselrichter und Netzteile.

Kupfer bietet eine überlegene Wärmeleitfähigkeit (ca. 400 W/m·K). Kupfer ermöglicht eine bessere Wärmeverteilung als Aluminium, was eine gleichmäßigere Temperaturverteilung über die Platte ermöglicht. Kupfer ist schwerer und teurer als Aluminium. Kupfer-Kühlplatten eignen sich für Anwendungen mit hoher Leistungsdichte wie Laserdioden und hochwertige IGBT-Module.

Aluminium-Kupfer-Hybrid

kombiniert eine Kupferbasis zur Wärmeverteilung mit einem Aluminiumkörper zur Gewichtsreduzierung. Dieses Design bietet die thermische Leistung von Kupfer dort, wo sie am wichtigsten ist, während das Gesamtgewicht angemessen bleibt. Geeignet für Anwendungen, die sowohl hohe Leistung als auch Gewichtseinsparungen erfordern.

Arten von elektrischen Kühlplatten:.

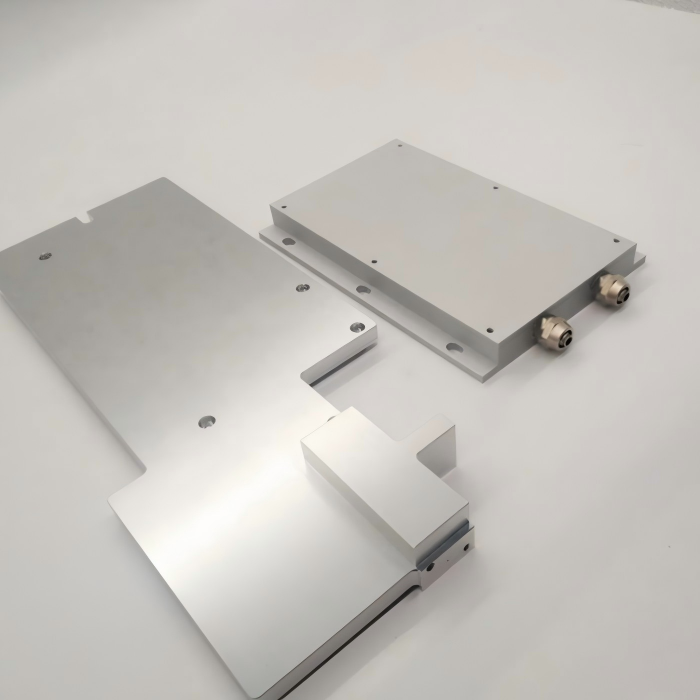

Flüssigkeitskühlplatte:

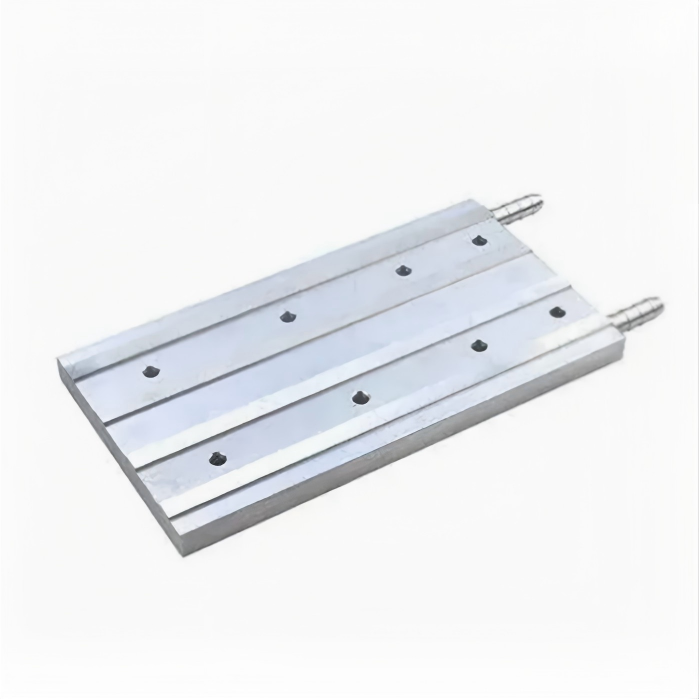

Eine elektrische Kühlplatte mit internen Kanälen für flüssiges Kühlmittel (Wasser-Glykol oder dielektrische Flüssigkeit). Dieser Typ bietet die höchste Kühlleistung und eignet sich für EV-Batterien, Wechselrichter und Hochleistungs-IGBTs, bei denen die Wärmelasten 500 W überschreiten.

Luftkühlplatte:

Eine elektrische Kühlplatte mit integrierten Rippen zur Luftkühlung. Dieser Typ bietet eine geringere Kühlleistung als Flüssigkeitsversionen, erfordert jedoch keine Flüssigkeitshandhabungsausrüstung. Geeignet für Anwendungen mit geringerer Leistung oder wenn Flüssigkeitskühlung unpraktisch ist.

Aktive Kühlplatte:

Eine elektrische Kühlplatte mit integriertem Lüfter oder thermoelektrischem Kühler (Peltier-Element). Bietet Kühlung unabhängig vom Systemluftstrom. Geeignet für geschlossene Elektronik, bei der keine Umgebungsluft verfügbar ist.

Passive Kühlplatte:

Eine elektrische Kühlplatte, die auf natürliche Konvektion oder Leitung zu einem Gehäuse angewiesen ist. Keine beweglichen Teile und kein Stromverbrauch. Geeignet für kostengünstige Anwendungen mit geringer Leistung.

EV-Wechselrichter und -Konverter:

Kühlplatten werden unter Leistungsmodulen montiert, um Wärme von IGBTs und MOSFETs abzuleiten. Effektive Kühlung ermöglicht höhere Stromausgabe ohne Überhitzung und verbessert die Fahrzeugleistung.

Industrielle Antriebe:

Kühlplatten kühlen Leistungselektronik in Frequenzumrichtern und Servoverstärkern. Verbesserte Kühlung erhöht die Zuverlässigkeit im kontinuierlichen Industriebetrieb.

Netzteile:

Kühlplatten leiten Wärme von Schalttransistoren und Dioden in Hochleistungs-AC-DC- und DC-DC-Wandlern ab und ermöglichen kompakte Netzteil-Designs.

Laserdioden:

Kühlplatten stabilisieren die Temperatur von Laserdioden für konsistente Wellenlänge und Ausgangsleistung. Kupferplatten bieten schnelle Wärmeableitung für Hochleistungslaseranwendungen.

LED-Beleuchtung:

Kühlplatten kühlen Hochleistungs-LED-Arrays in Stadionleuchten, Autoscheinwerfern und Pflanzenlampen, verlängern die LED-Lebensdauer und erhalten die Lichtleistung.

Unsere CNC-Bearbeitungsfähigkeiten:

Unsere Einrichtung ist mit fortschrittlichen CNC-Bearbeitungszentren ausgestattet, die Kühlplatten nach höchsten Standards herstellen können. Wir bieten Präzisionsfräsen, Bohren und Kanalbearbeitung. Wir können komplexe Kanalgeometrien erstellen, einschließlich serpentinenförmiger, paralleler und kundenspezifischer Strömungswege. Unsere Qualitätskontrolle umfasst Maßprüfung, Ebenheitsprüfung und Drucktests.

Häufig gestellte Fragen:

F: Wofür wird eine elektrische Kühlplatte verwendet?

A: Eine elektrische Kühlplatte leitet Wärme von elektronischen Komponenten wie IGBTs, Leistungsmodulen, LEDs und Batterien ab, um optimale Betriebstemperaturen aufrechtzuerhalten.

F: Aus welchen Materialien bestehen Kühlplatten?

A: Kühlplatten bestehen typischerweise aus Aluminium oder Kupfer. Aluminium bietet gute Wärmeleitfähigkeit bei geringem Gewicht. Kupfer bietet maximale thermische Leistung.

F: Was ist der Unterschied zwischen Flüssigkeits- und Luftkühlplatten?

A: Flüssigkeitskühlplatten verwenden zirkulierendes Kühlmittel für hohe Wärmeabfuhrkapazität (500W bis 10kW). Luftkühlplatten verwenden Rippen und Lüfter für moderate Kühlung (50W bis 500W).

F: Welche Durchflussraten können Sie unterstützen?

A: Wir können Kühlplatten für Durchflussraten von 2 LPM bis 20 LPM oder mehr auslegen, abhängig von Ihren Anwendungsanforderungen.

Q: Welche Toleranzen können Sie einhalten?

A: Wir halten enge Toleranzen bei allen kritischen Maßen ein, einschließlich Ebenheit (±0,05mm), Kanalabmessungen und Positionen der Montagebohrungen.

Fazit:

Eine elektrische Kühlplatte ist eine kritische Komponente für das Wärmemanagement in Hochleistungs-Elektronikanwendungen. Wenn Standardlösungen Ihren Anforderungen nicht entsprechen, bieten kundenspezifische CNC-gefräste Kühlplatten die perfekte Lösung.
